AsRock M3A780GXH/128M 開箱

開箱

前言:
在3k左右的AMD主機板市場…
半路殺出的AsRock挾著780G+SB710的特殊組合殺出了一條血路…
突破了以往開核非得使用770的晶片組…只因為以往的780g主機板並不搭配SB710以上的南橋…
或是沒有寫入合適的EC code…….
揪竟…這張主機板又有啥特別之處?……….
欲知詳情，請待下回分解……..
(毆)
當然…我不是要寫小說…= =”…這樣亂搞一定會被揍…XD
網路上這張的情報其實也不多…
比較容易google的到的也就只有台客大的開箱文以及這張板子的兄弟 A780GM-LE…
小弟我對於一些電子元件的地方並不是非常清楚…
有錯誤的地方…煩請多多包涵…
希望能夠不吝指正…
那麼…廢話不多說…
本尊現身…
100_2291.JPG 100_2290.JPG
主機板盒子的塗裝部分跟一般的比較不同…
會反光…(相對的也很難拍＝皿＝)
100_2293.JPG 100_2292.JPG

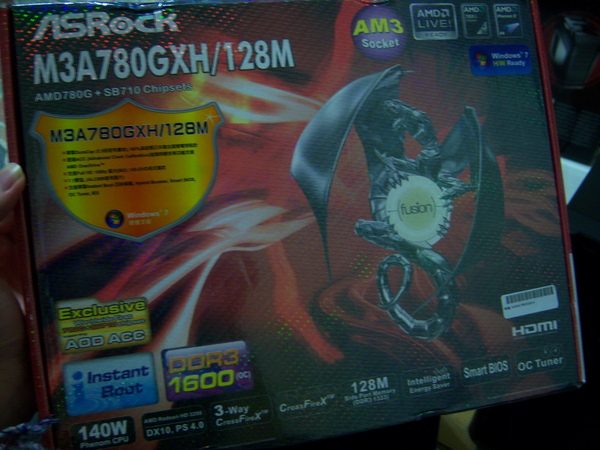

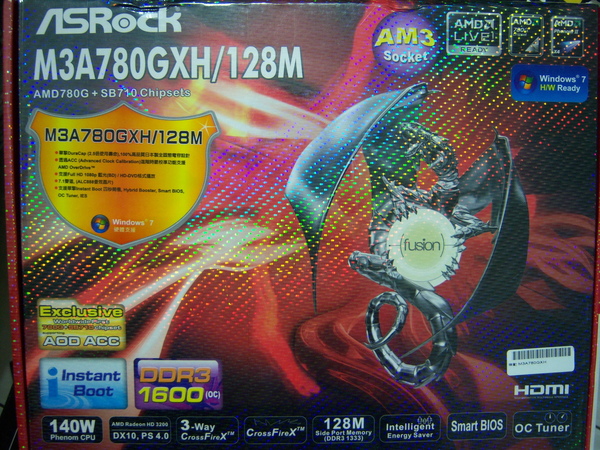

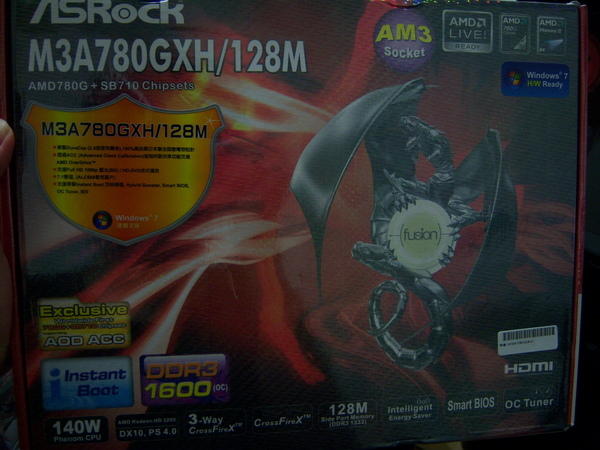

盒子正面清楚的寫到這張板子是採用780G的北橋搭配SB710的設計…
也附帶了ACC的功能…
說到SB710…當然就是最近正夯的開核啦…後面當然也會順道測試一番…
與兄弟A780GM-LE不同的地方為…此板採用DDR3…而另外一張採用DDR2…
貼紙上雖然寫說可支援到DDR3 1600 …不過後面還有補上一個oc…所以並不是原生支援的樣子…
代理商為AHQ鈦宇數位…
盒子背面一樣是一些介紹…提到了instant boot…
說穿了其實就是類似Asus的express gate…
對於平常只是上上網的人有一定的幫助…

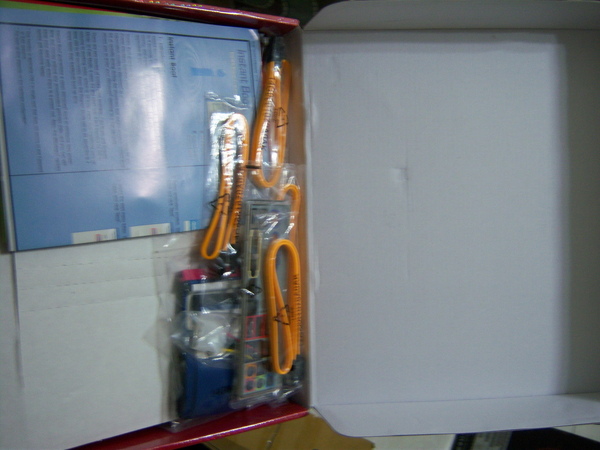

那麼…打開箱子~…

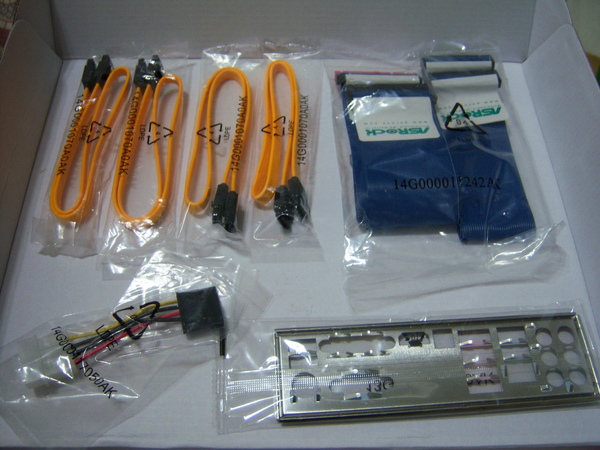

裡面的配件有…4條sata連接線(180度 to 180度 x 4) + 4pin電源轉sata電源線 x 1…
floopy排線 x 1 + IDE排線 x 1 + 主機板I/O檔板 x 1
當然…說明書跟光碟也是不會少的…(不過沒有貼紙=w=)
那麼…來看看本體長啥樣吧…=w=

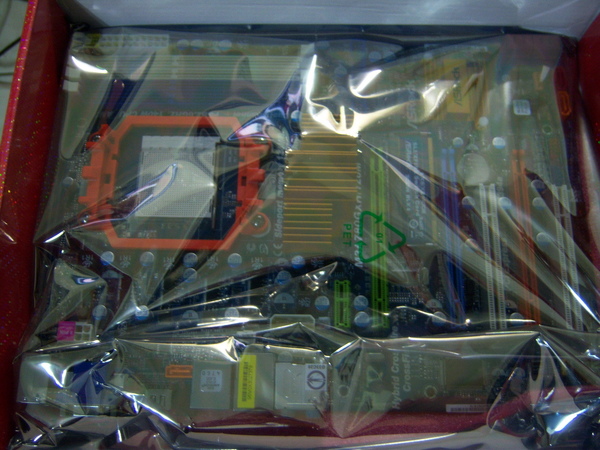

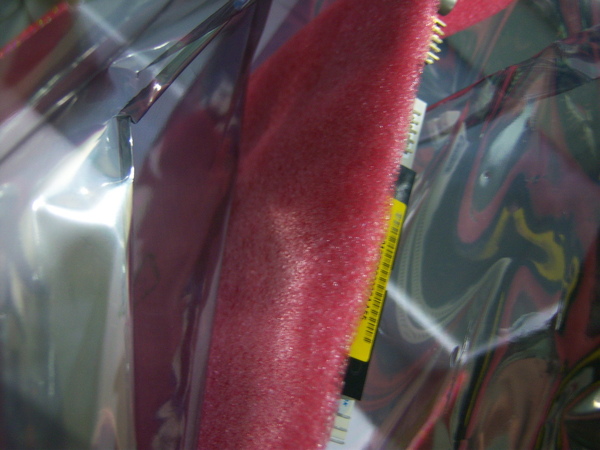

防靜電袋裡面主機板底下有墊一張泡棉(?)防撞擊…
100_2310.JPG 100_2308.JPG

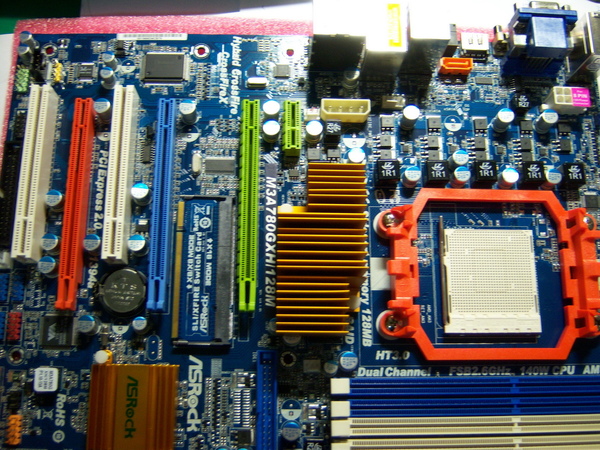

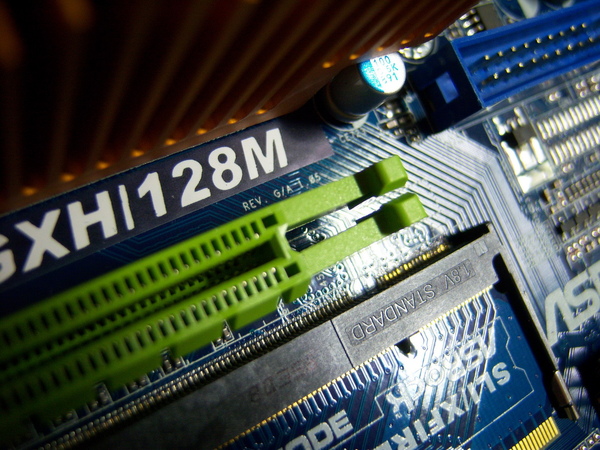

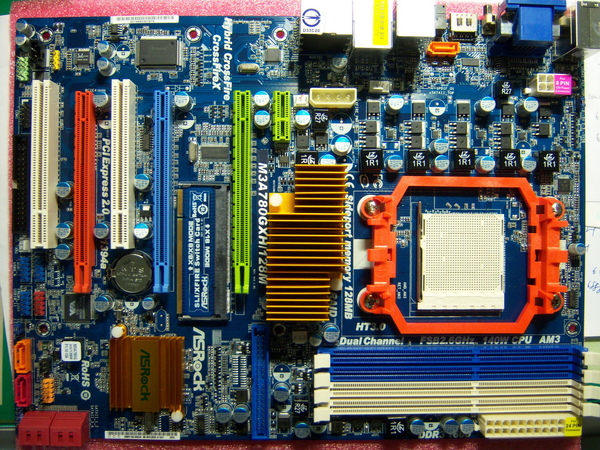

主機板採ATX設計…與兄弟A780GM-LE的M-ATX不同…
很夠意思的給到了3隻PCI-E x16 但其實是x16 x8 x4…..XDD
PCI-E部分的設計…(我個人不是很喜歡這種的)

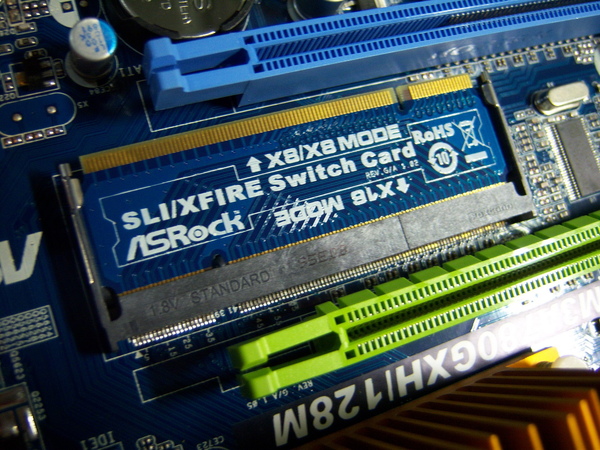

子卡…很復古…XD…
這東西是用來切換PCI-E x16 的模式用的…
不過為什麼不做成自動偵測的這我也不知道…或許是AsRock RD的特殊喜好…

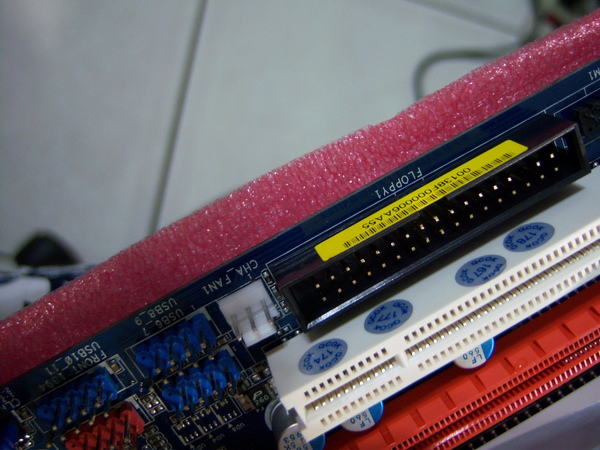

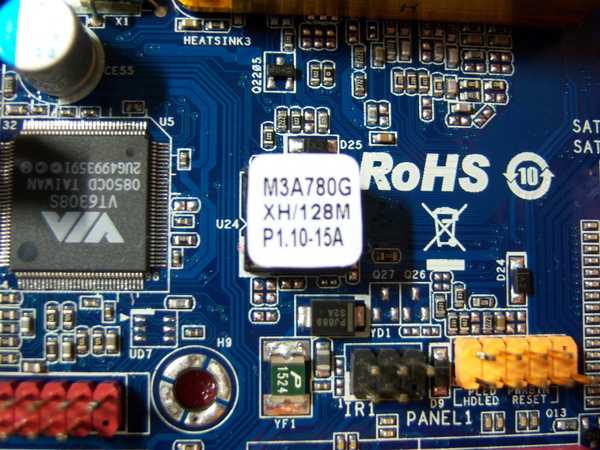

這是BIOS嗎…XD…可以看到下面的地方有附一組IR(紅外線)的擴充接腳 …

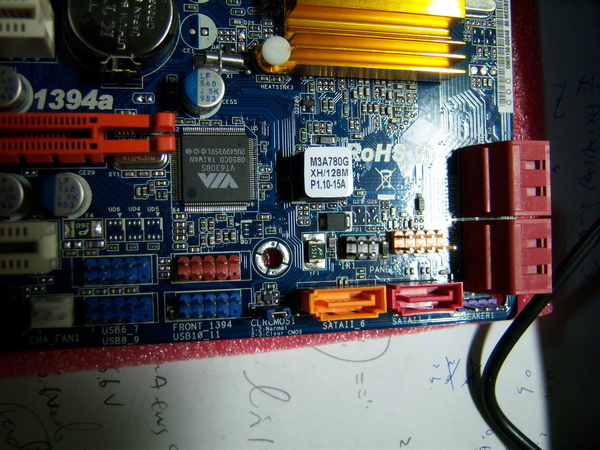

主機板本身提供3個USB的擴充接腳以及1個IEEE1394的接腳 …

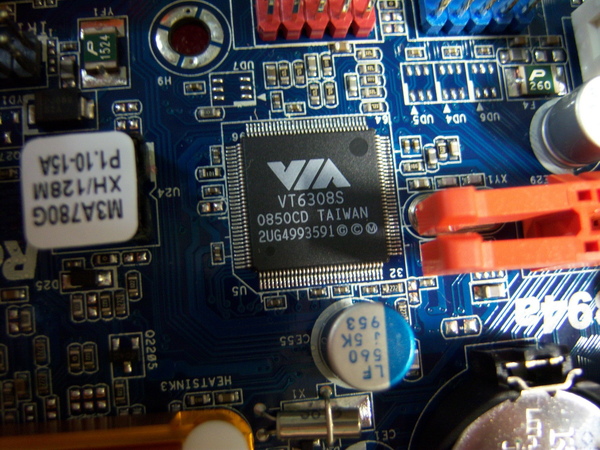

IEEE 1394部分由VIA的晶片組負責…

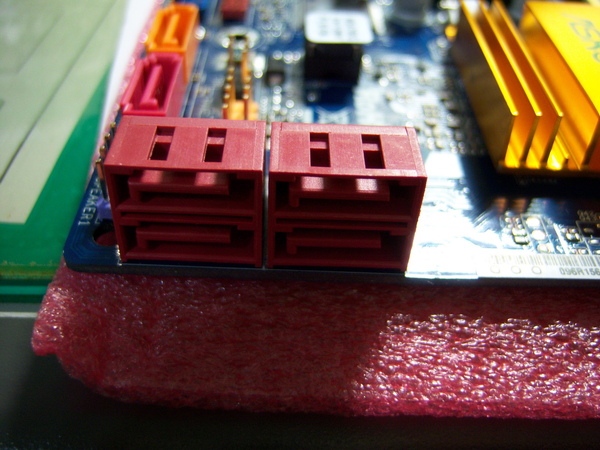

右下角的sata部分有4個採用右轉的方式…避免被顯卡檔到…
下面2個採用一般的設計…

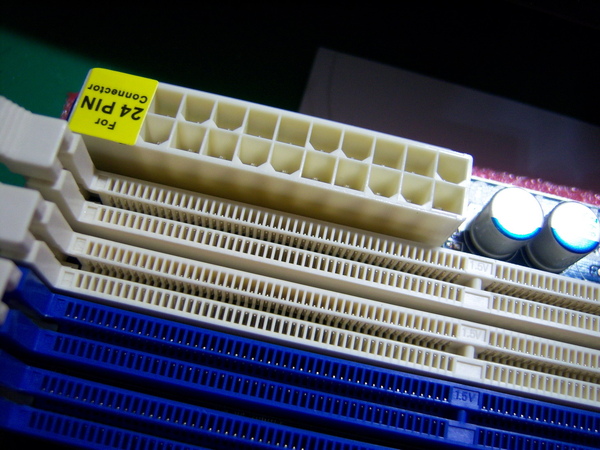

24pin電源插座做在板子的最右上角…
對於需要整線的人或許會造成困擾(?)…

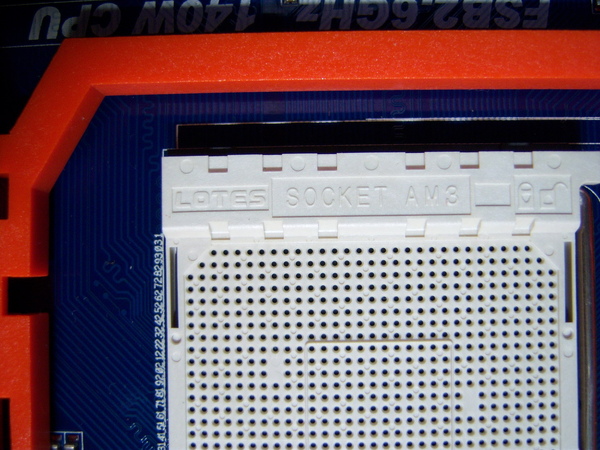

cpu底座部分…難得不是foxconn的呢XD(被踹)
100_2321.JPG 100_2320.JPG

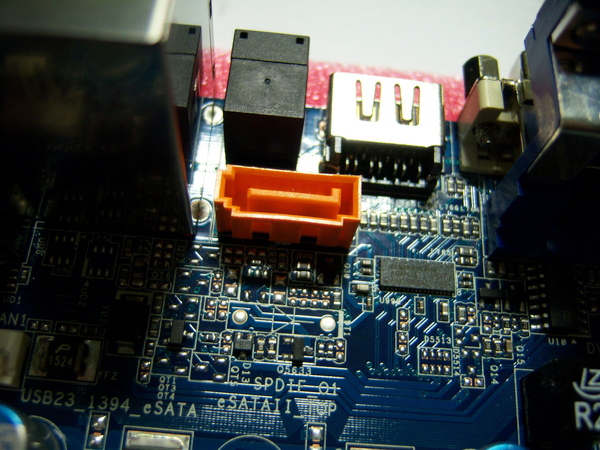

另外一組sata放在很神奇的地方…說明書上寫著這是要給esata用的…我的scout是有一條很長的esata連接線啦…剛好可以接上去…可是其他殼的話…(默)

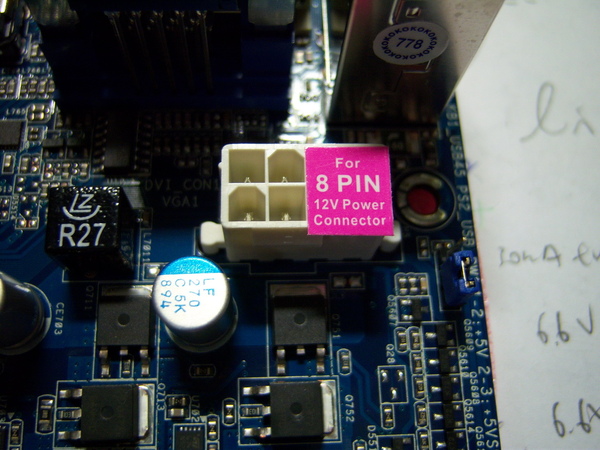

8pin電源做在主機板的最左上角…對於4(8)pin電源線不夠長又需要整線的人或許又會是一個困擾?
供電部分採用4+1相(?)…mos部分並沒有特別加上散熱片…

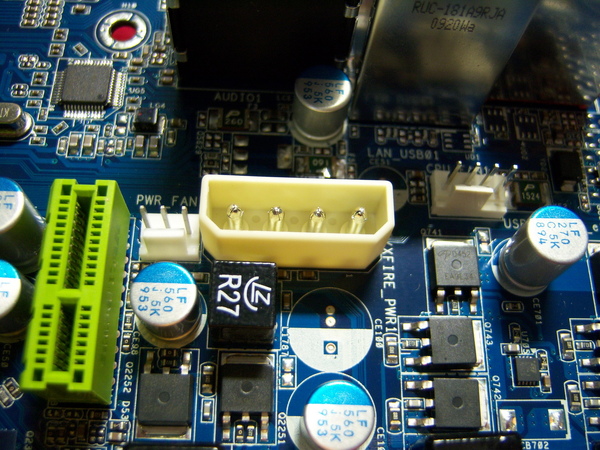

主機板上提供了一個大4pin接頭…是給多顯卡做crossfire時使用的…平常並不用插上…

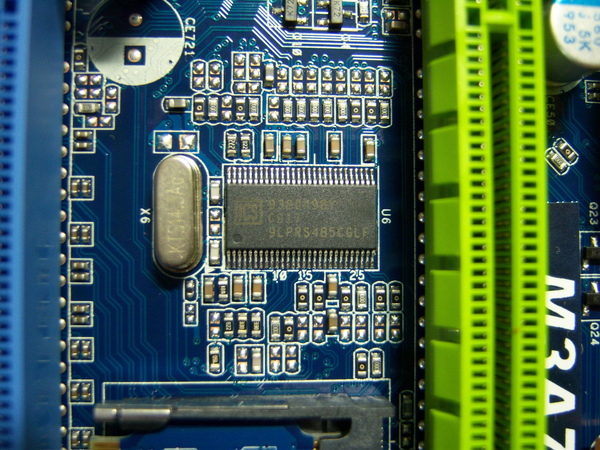

ICS?…時脈產生器嗎?…拍不清楚＝皿＝

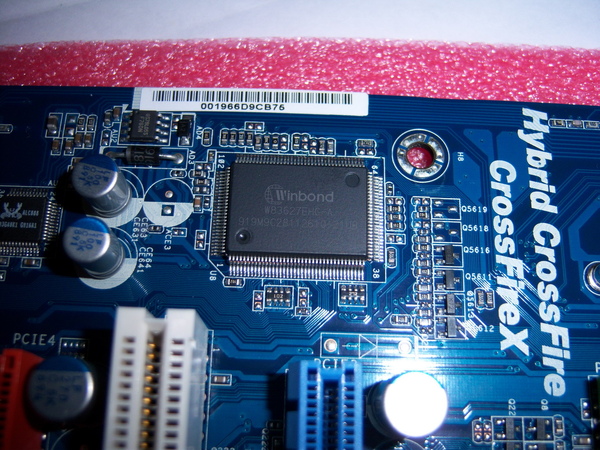

硬體監測晶片部分採用華邦電子的W83627EHG-A

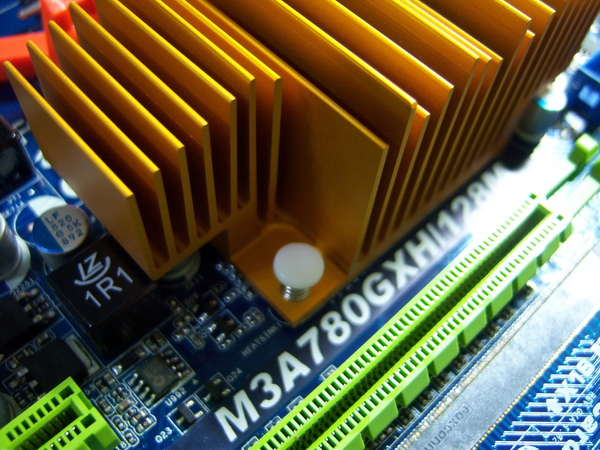

北橋散熱片採用簡單的push pin固定…
漏拍了一張(應該說是誤刪了)…旁邊有主機板的sideport memory…
採用爾必達的GDDR3記憶體顆粒…

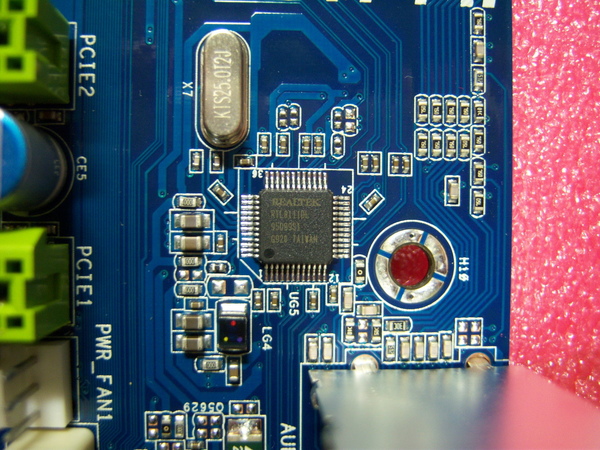

網路晶片部分採用Realtek的RTL81110L 提供Gb級網路…

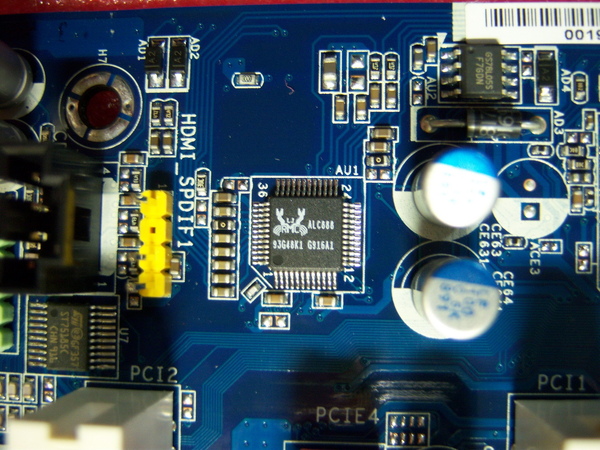

音效晶片採用螃蟹(XD) ALC888 提供7.1聲道…

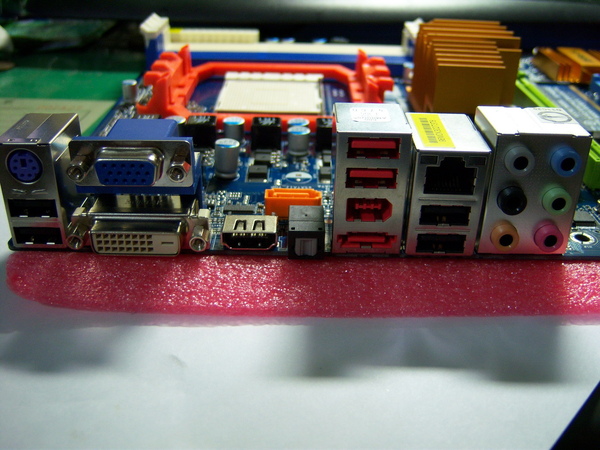

背後I/O一覽…相當不錯…
搞笑一下…(毆) (海綿寶寶，好像有人一直在盯著我們看。 不要說話，派大星。你會害我們被發現!)

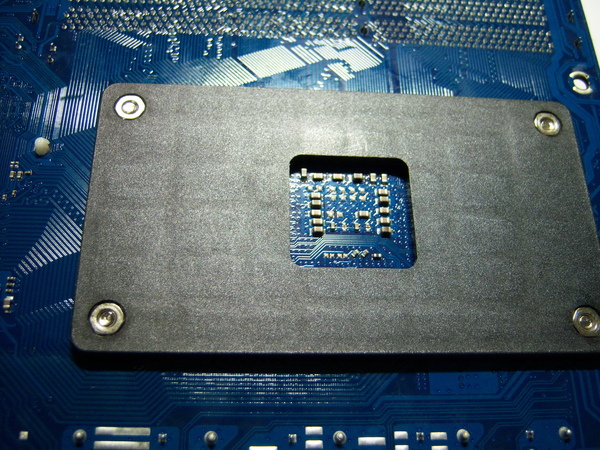

主機板背後有強化背板…不過是塑膠的=3=
接下來來上機測試吧…

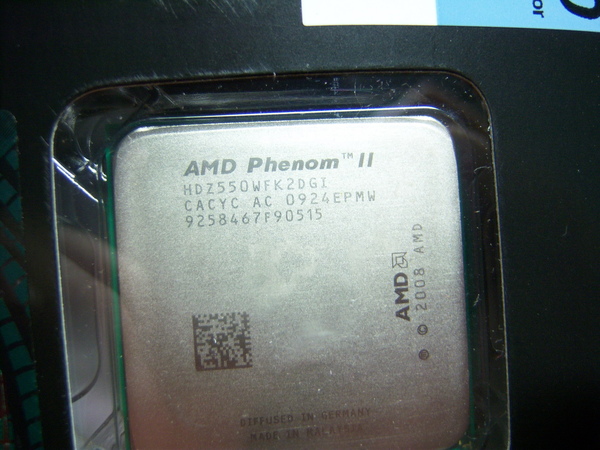

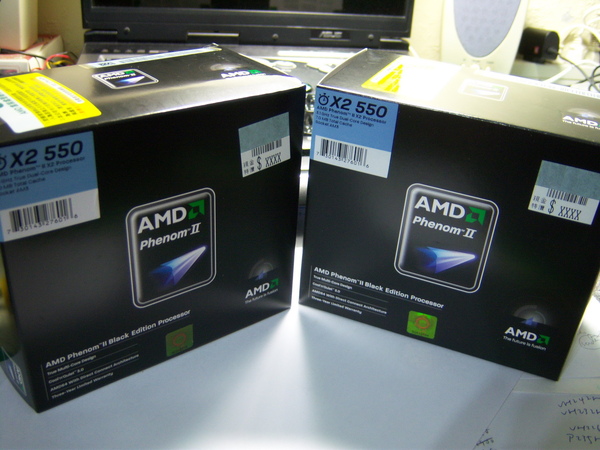

請到了最近當紅炸子雞…PhenomII X2 550BE…
驗明正身…週期為0924…

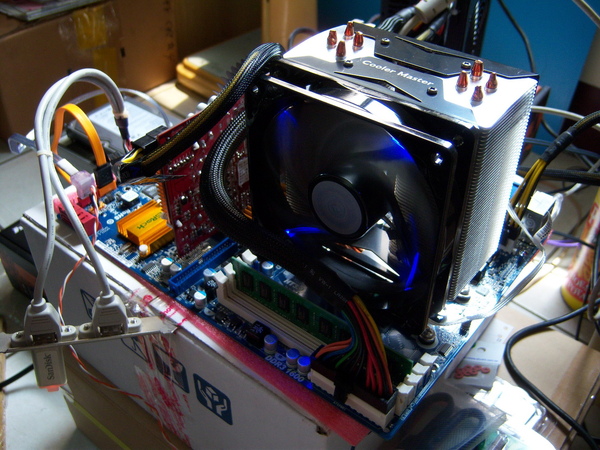

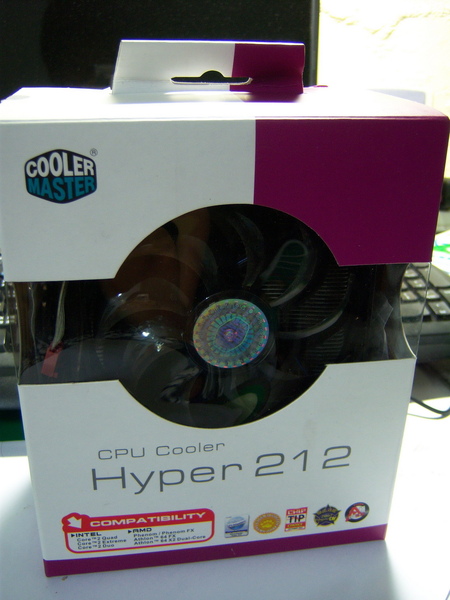

也請到了我的好朋友…hyper212…(謎:誰跟妳好朋友…我:QQ)

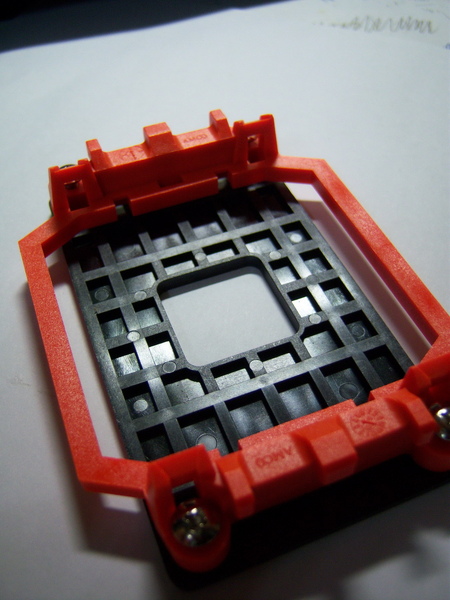

腳座掰掰…

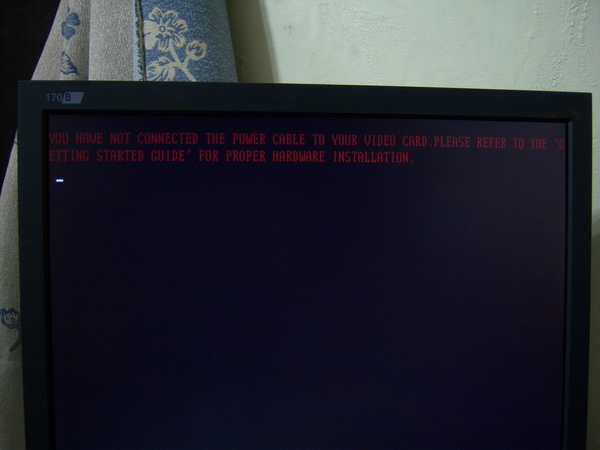

哎呀一上機就出包…忘記接上pci-e 6pin…= =”
接下來就是一連串的BIOS細節部分…圖很多…=3=…不想看的人可以按Ctrl + F…搜尋”BIOS結束”
————————————–BIOS開始——————————————–
(由於一開始沒注意到bios時間部分…所以如果看到奇怪的時間…那是正常現象…=3=)

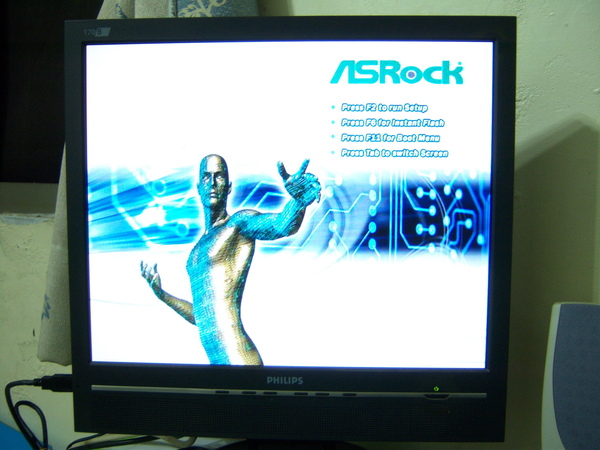

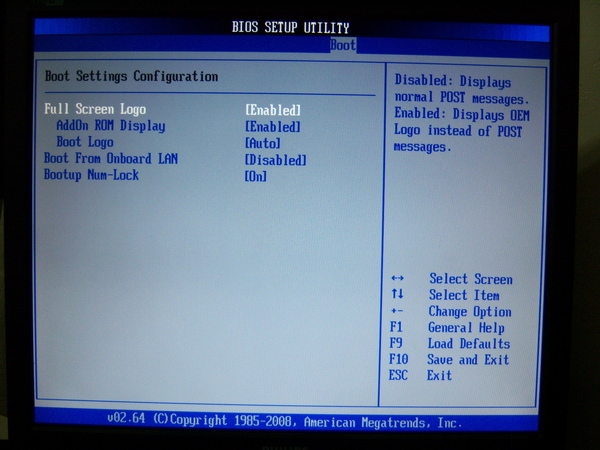

開機畫面…
在此還是要提醒一下…AsRock的主機板進入BIOS的按鍵為 ” F2 “…
就算妳按del按到哭爹喊娘也是沒用的…XDD

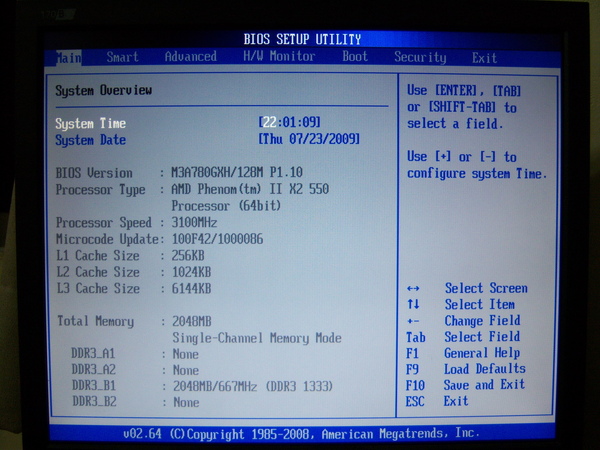

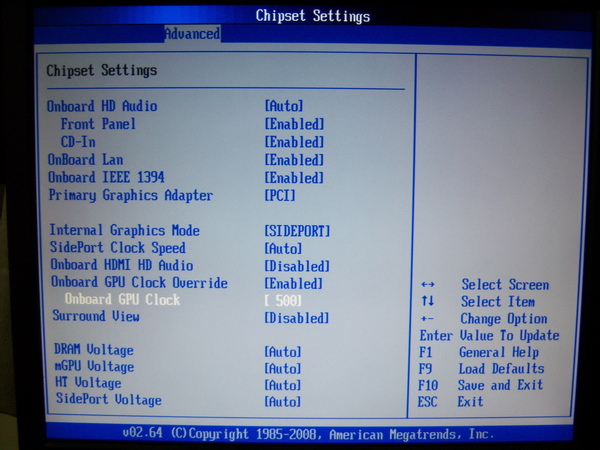

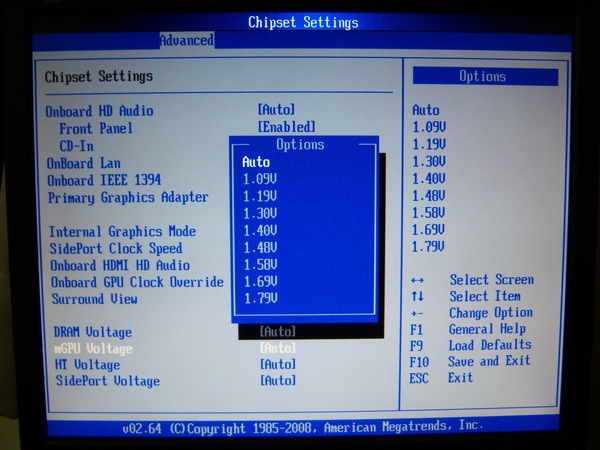

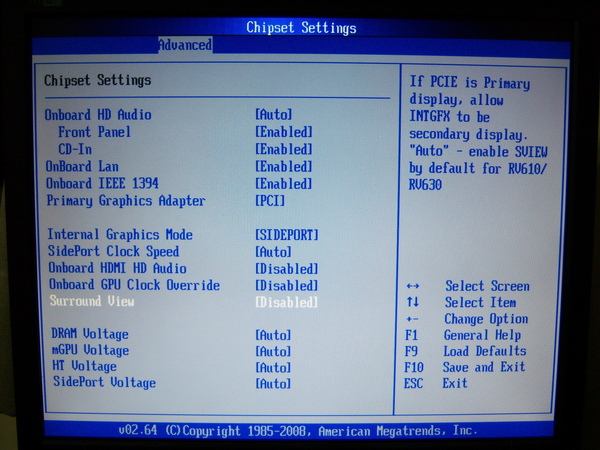

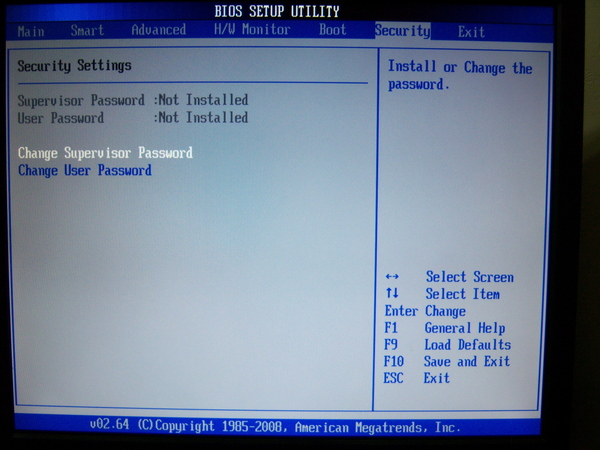

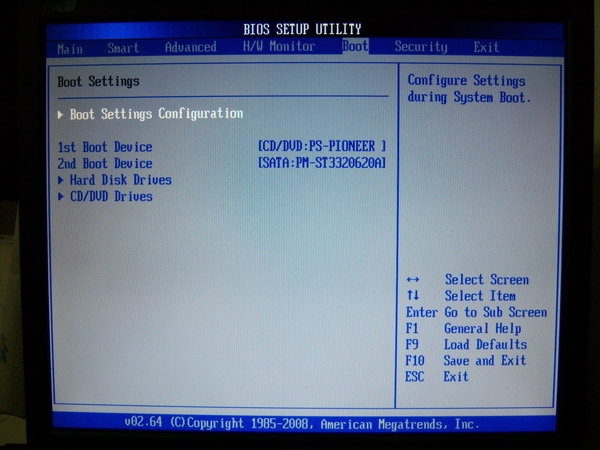

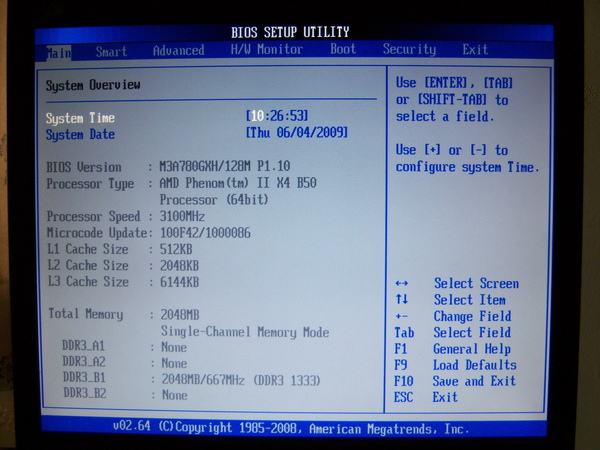

進入BIOS後…

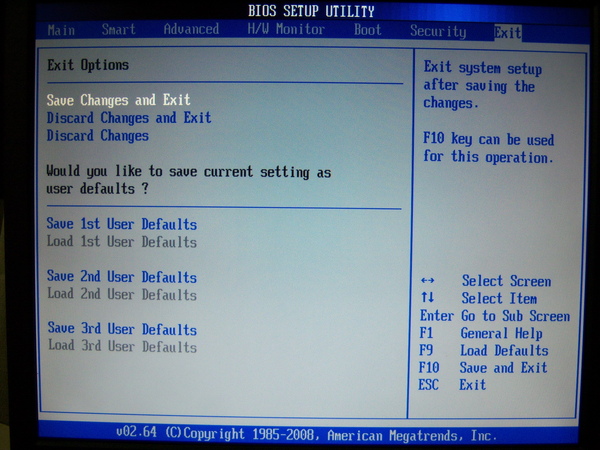

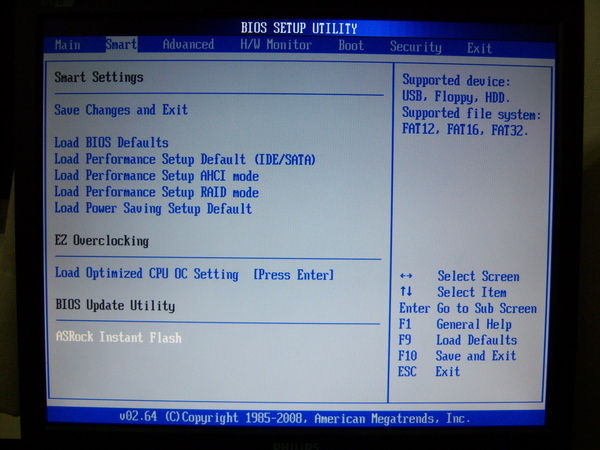

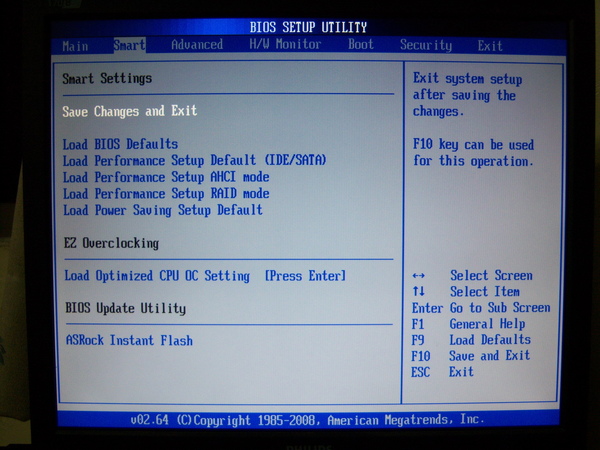

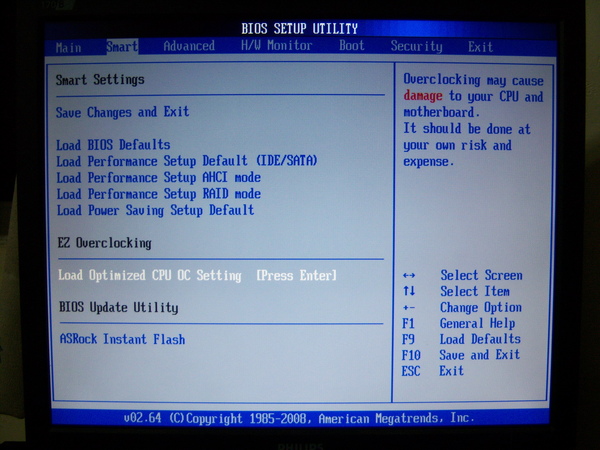

按到第二頁的時候害我以為按到最後一頁了…囧>…這邊可以載入一些預先設定好的數值…
有提供簡單的超頻功能…

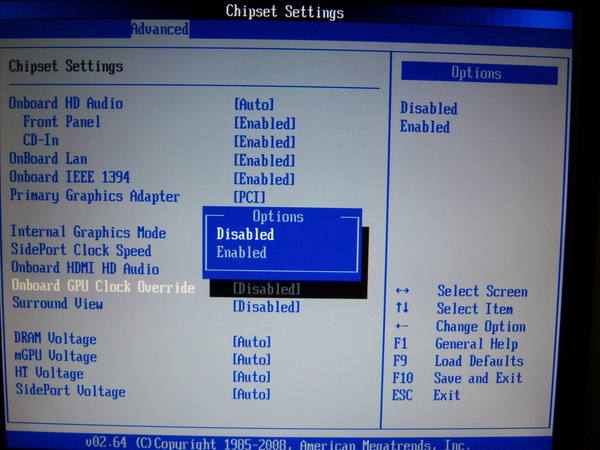

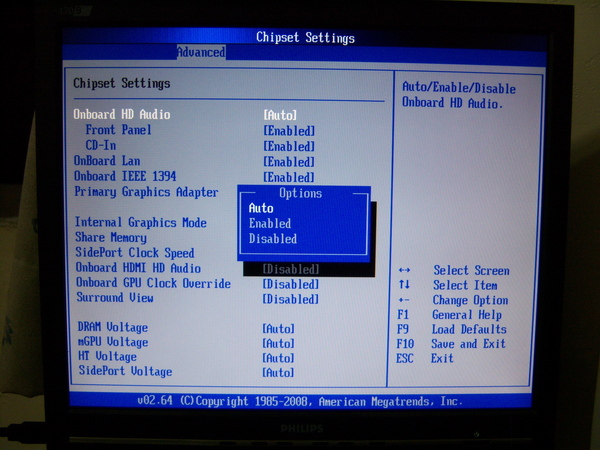

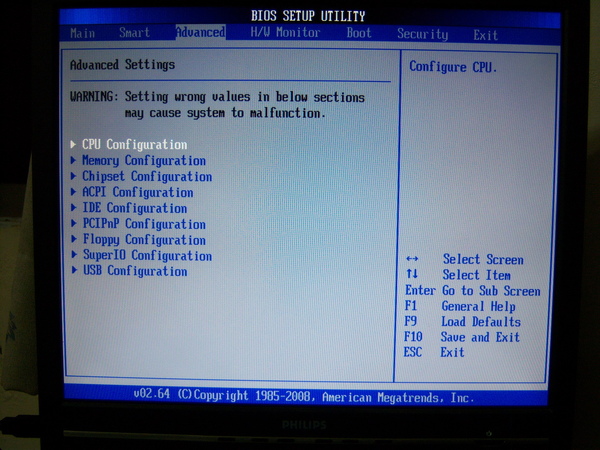

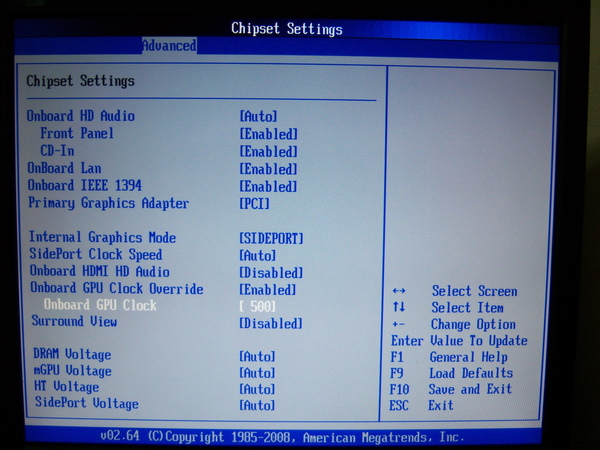

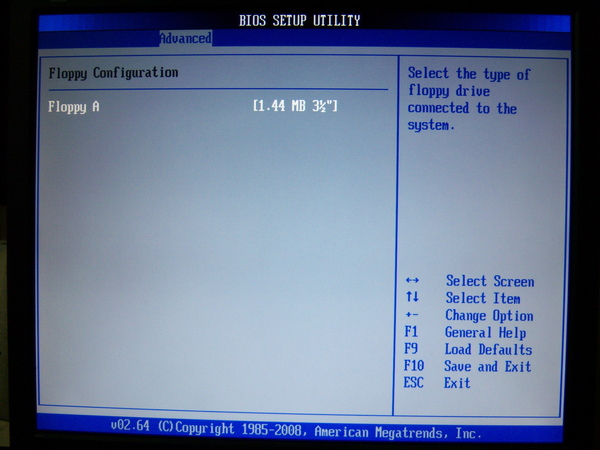

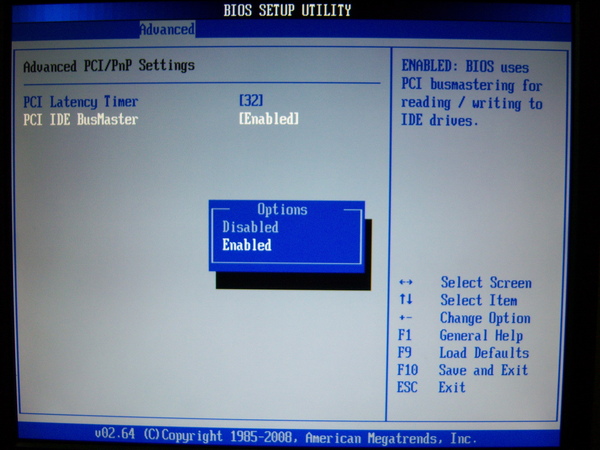

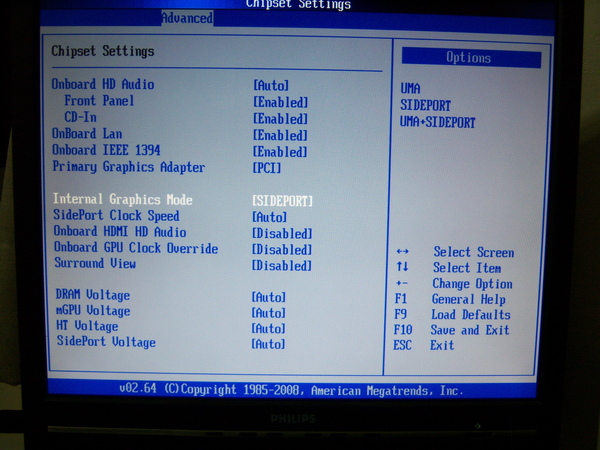

進階設定…=3=

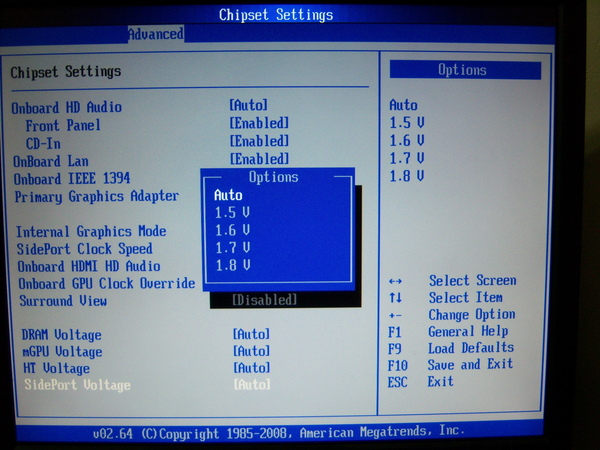

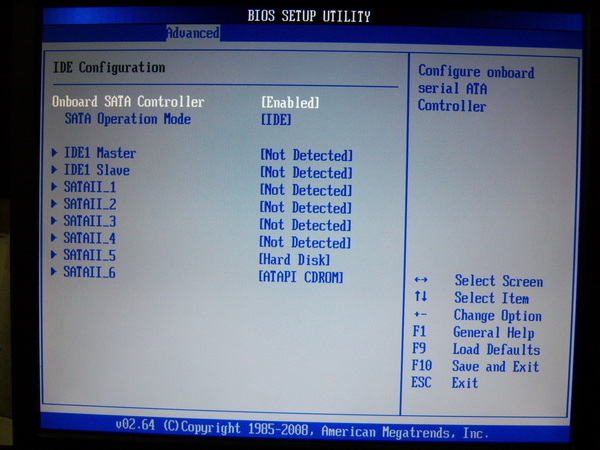

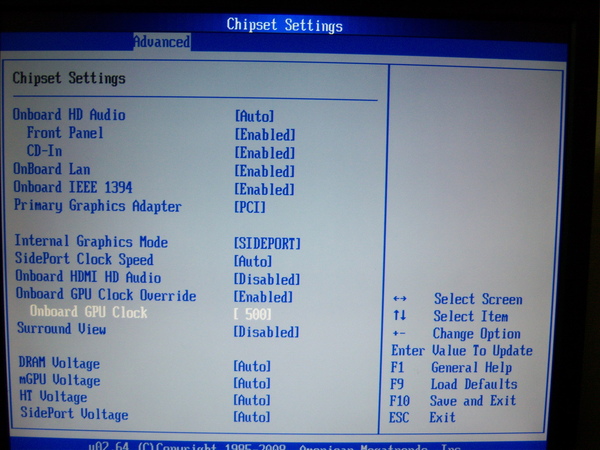

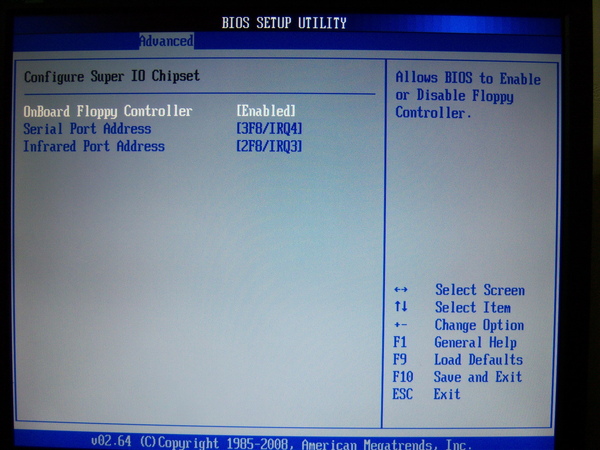

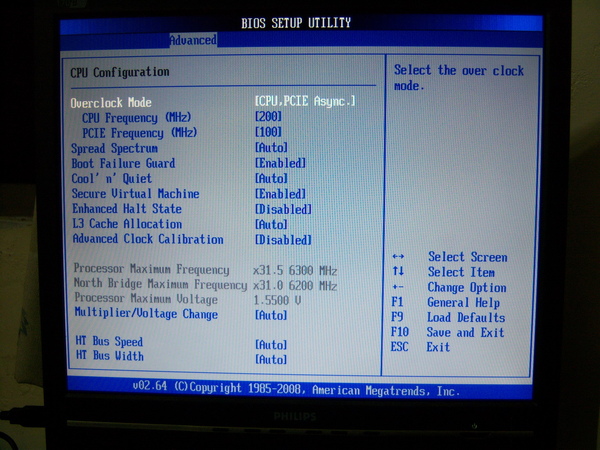

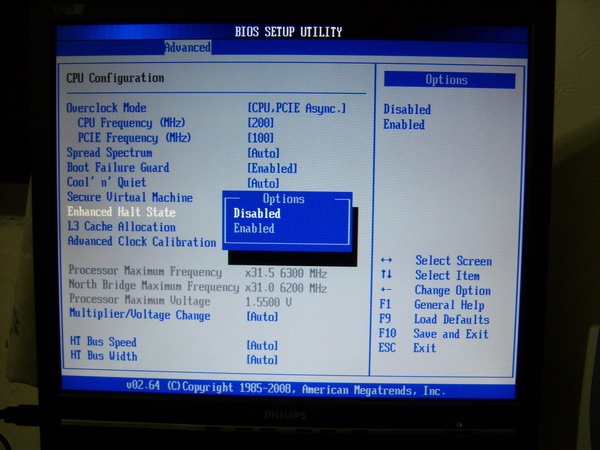

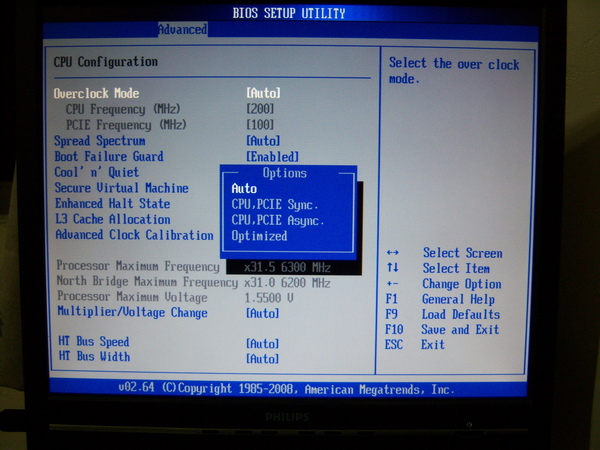

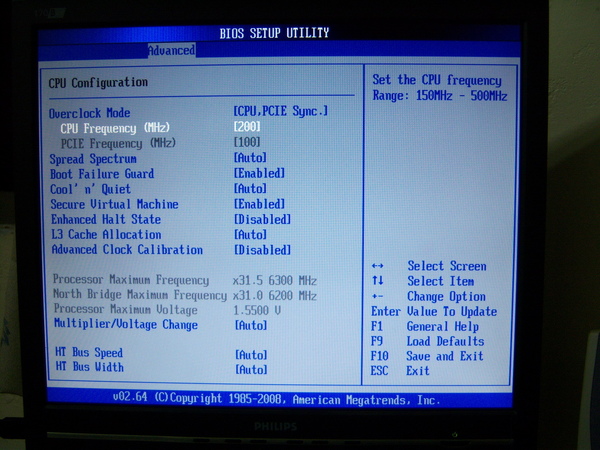

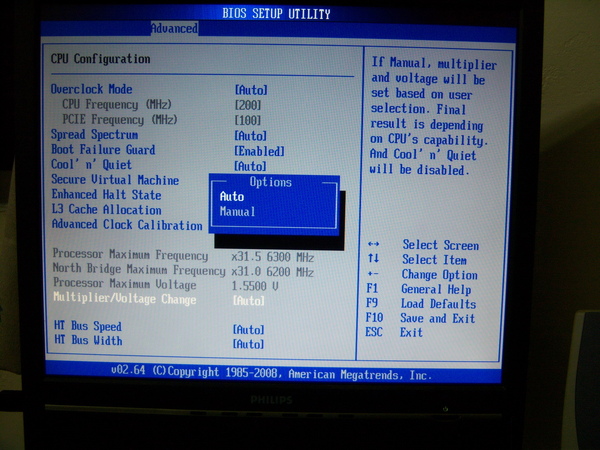

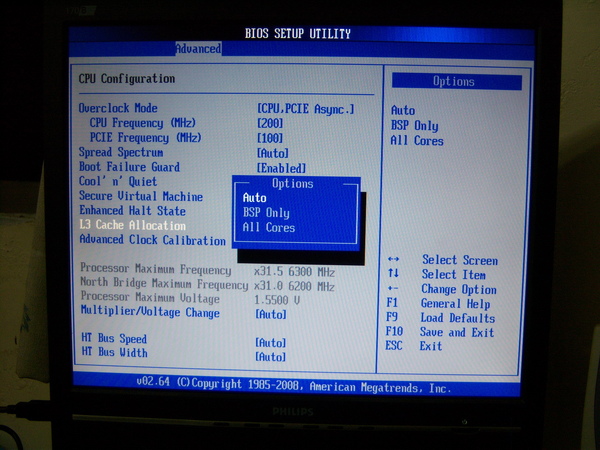

cpu部分…

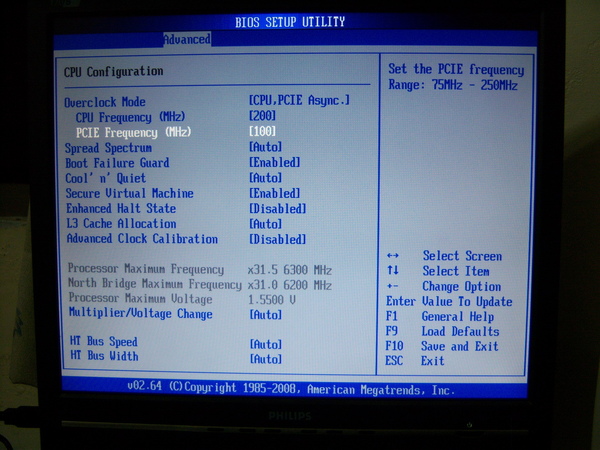

PCI-E部分很貼心的幫你定頻在100
當然…想要自己調也是可以的…
範圍由75~250

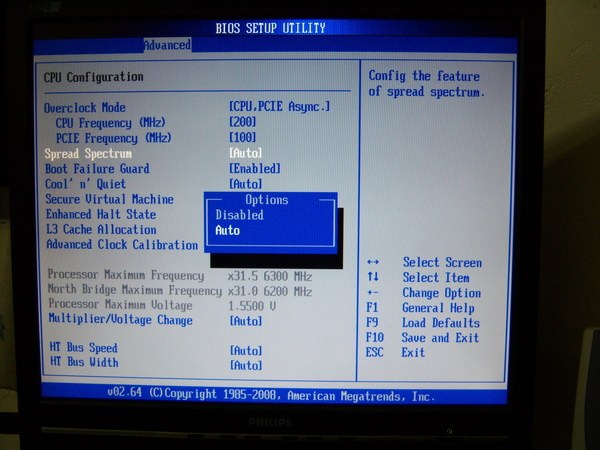

這個我不知道怎麼翻譯比較好…XD
應該類似asus的C.P.R.

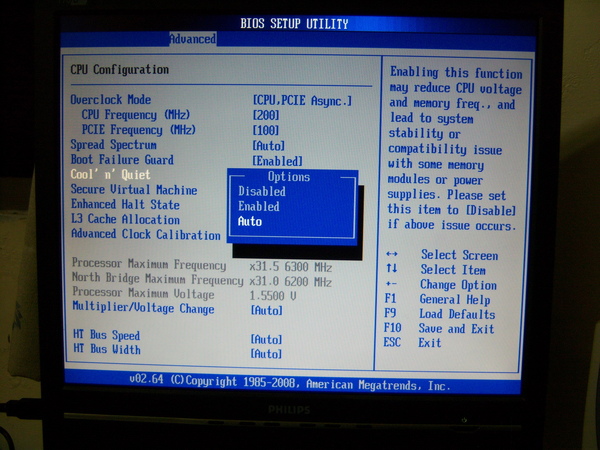

AMD的CnQ…

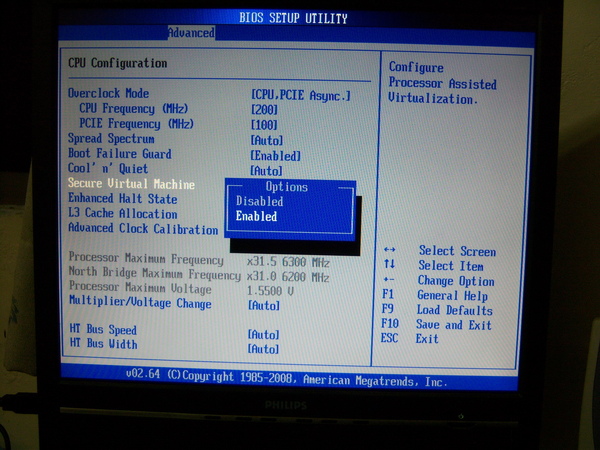

Secure Virtual Machine…說穿了就是vt啦…
ACC…=w=

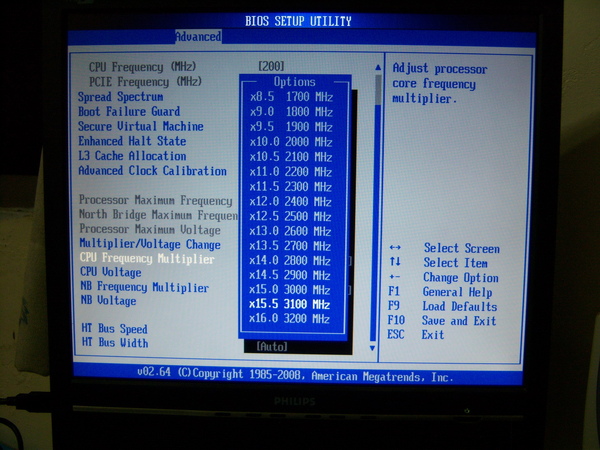

倍頻部分提供8.5~16倍可以選…

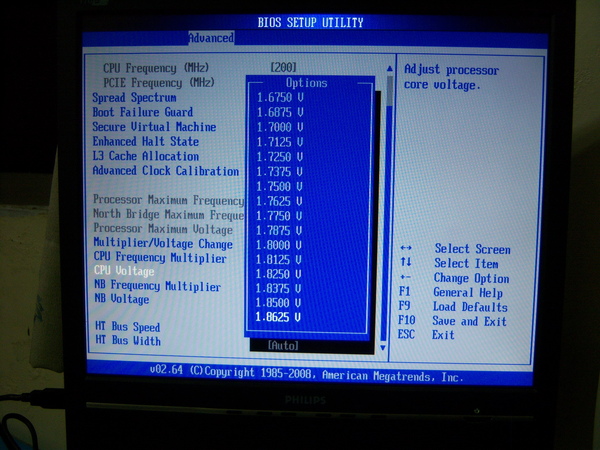

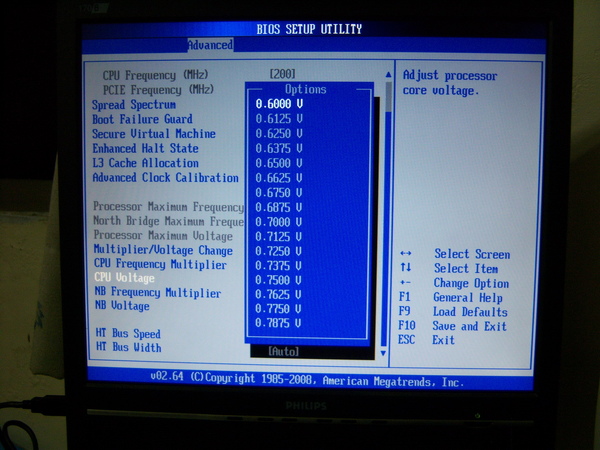

cpu電壓部分由0.6v~1.8625v

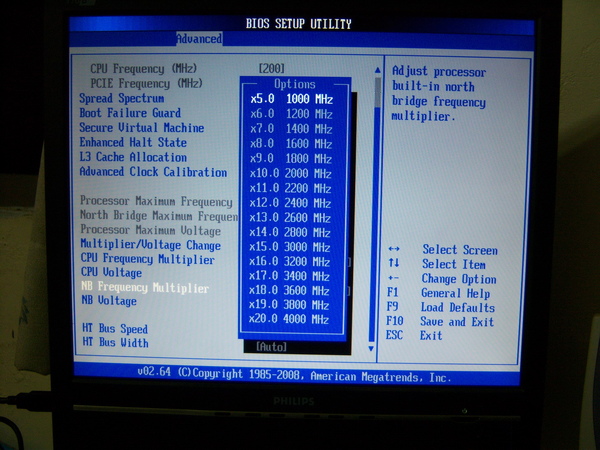

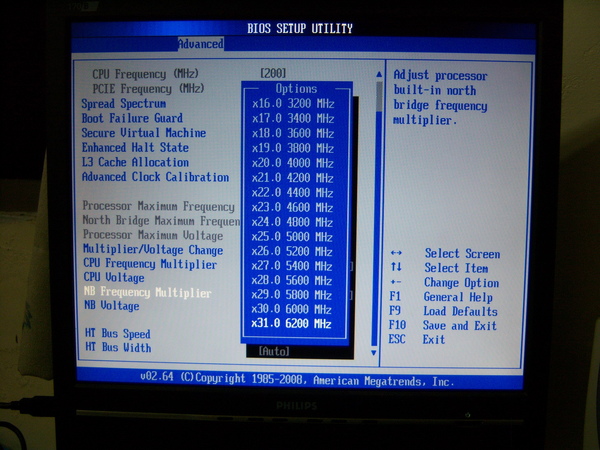

北橋倍頻部分由5x~~~~~31x !!

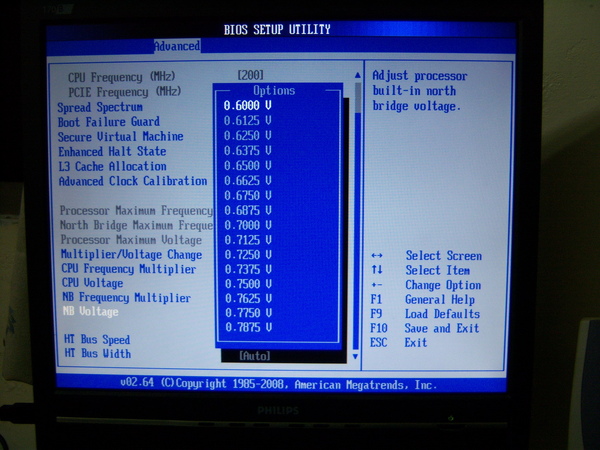

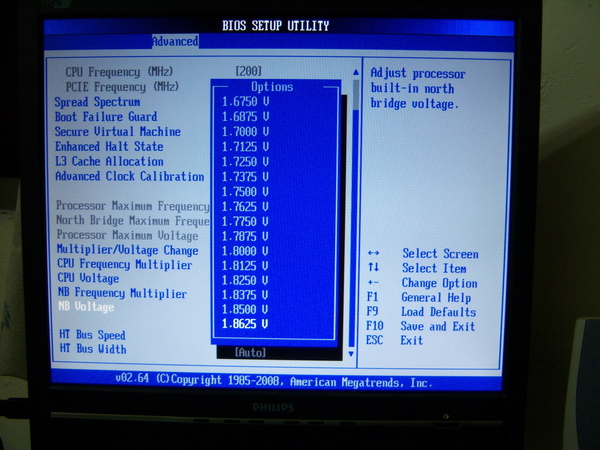

北橋電壓一樣也是可到1.8625v
HT部分…

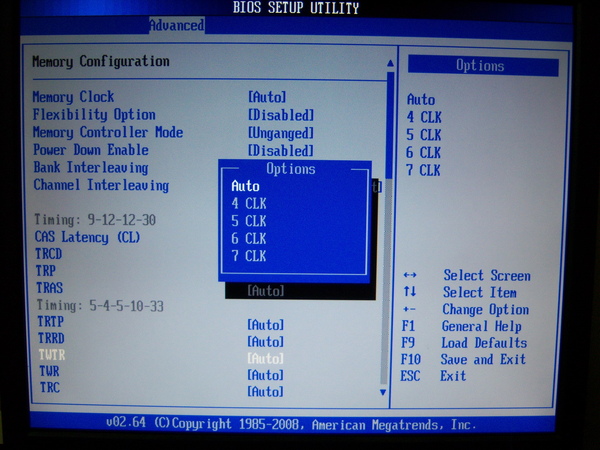

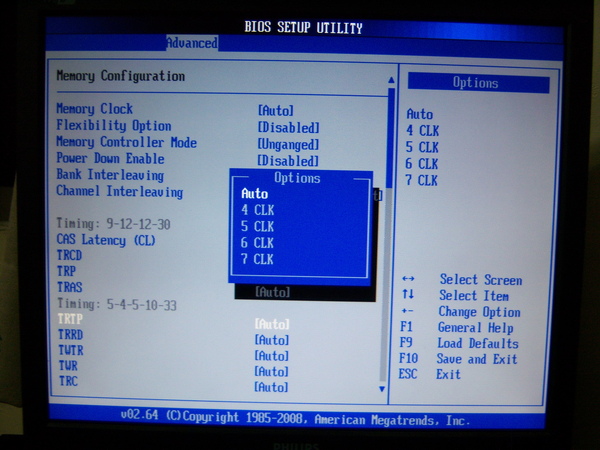

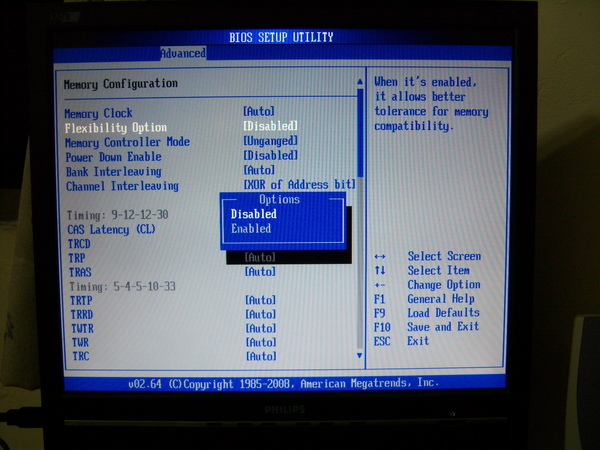

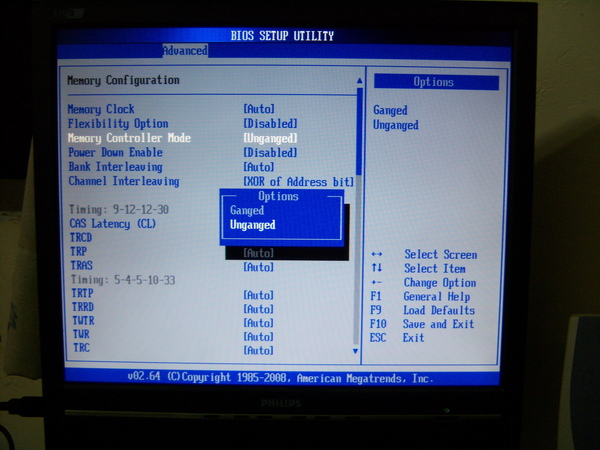

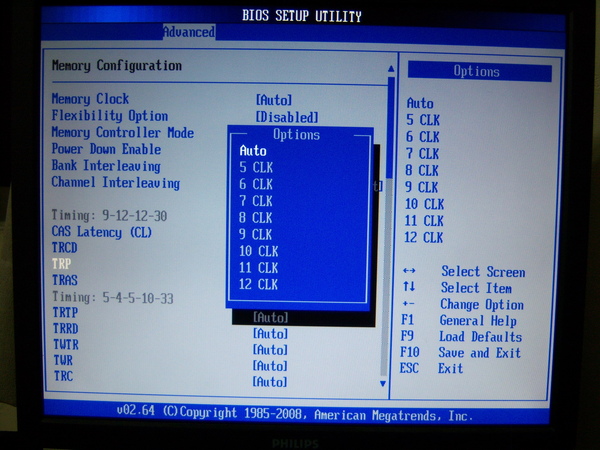

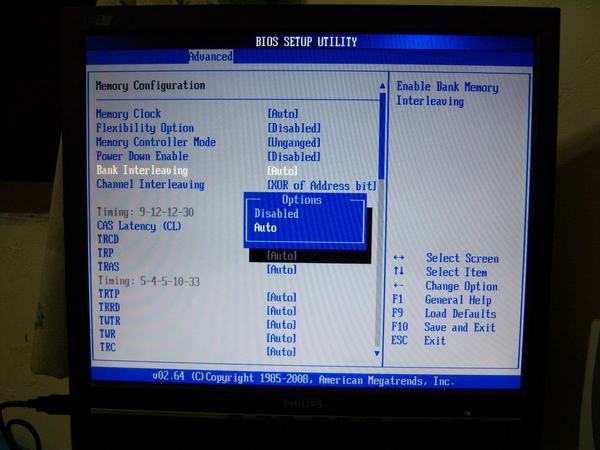

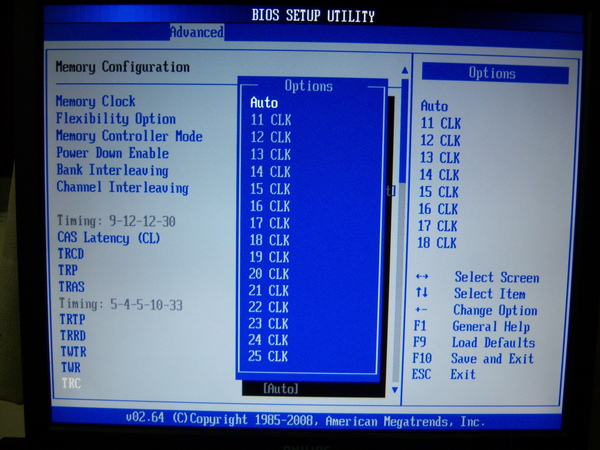

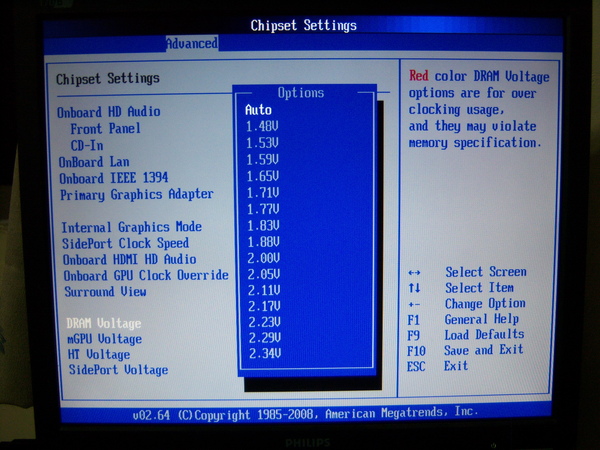

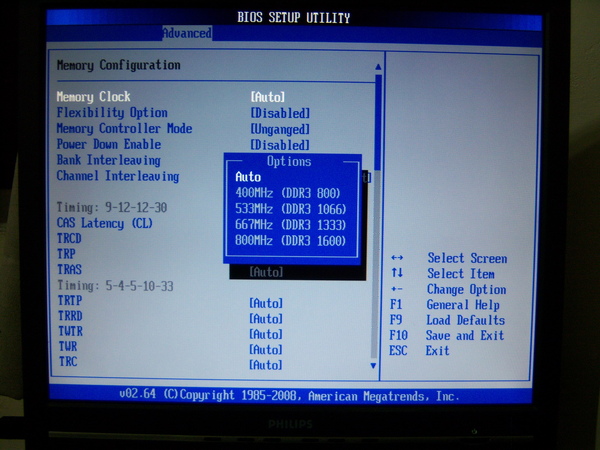

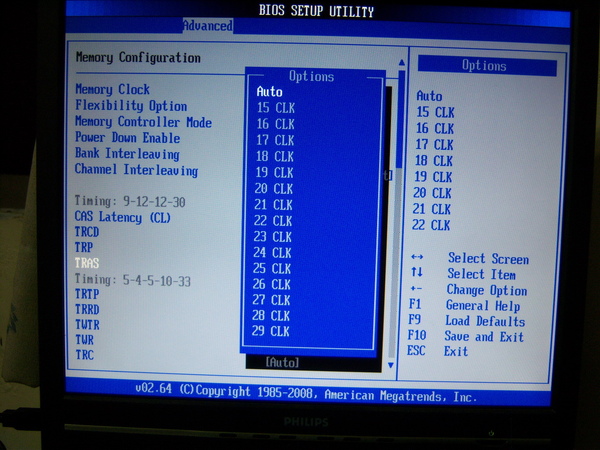

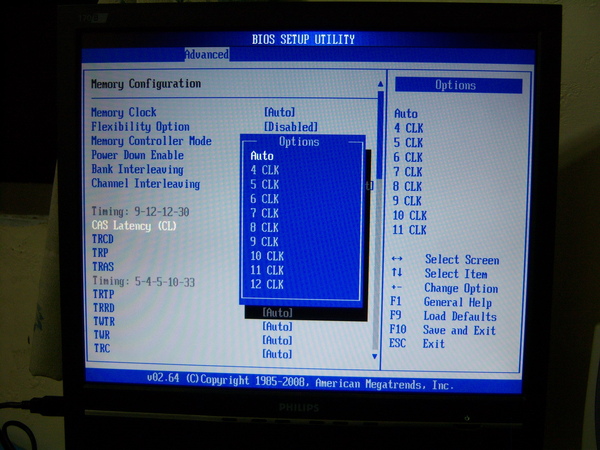

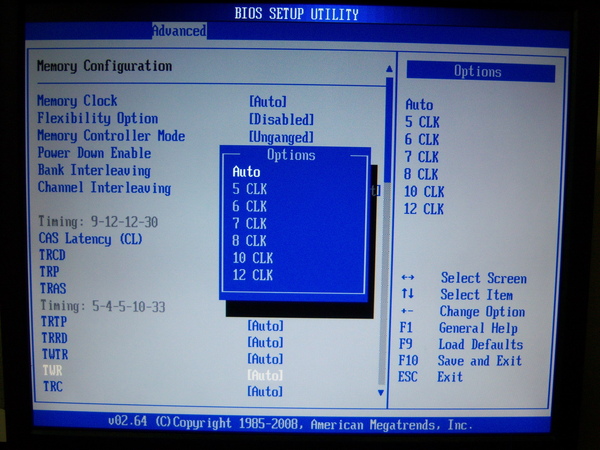

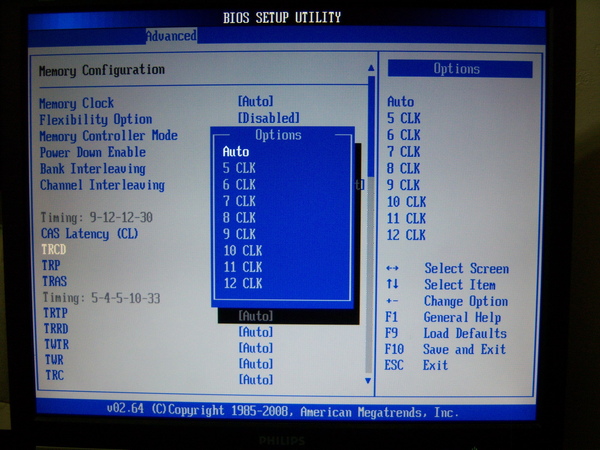

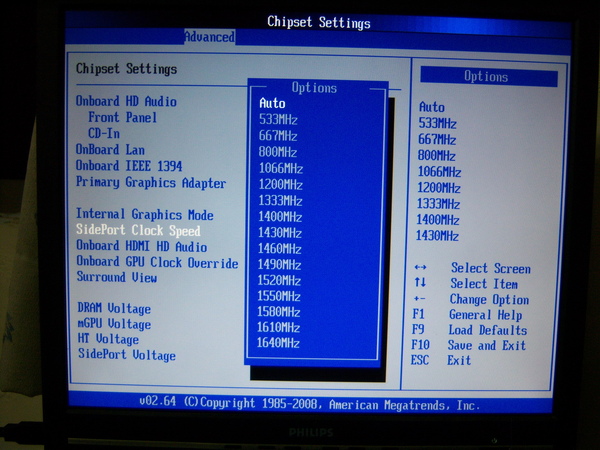

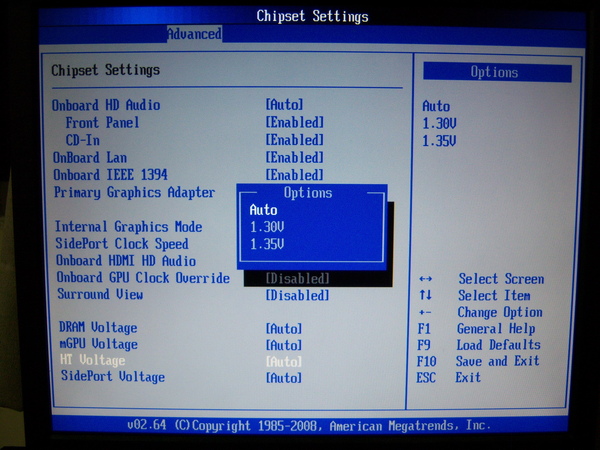

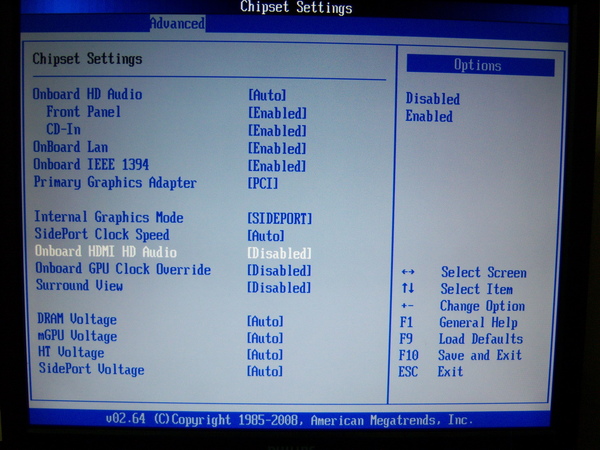

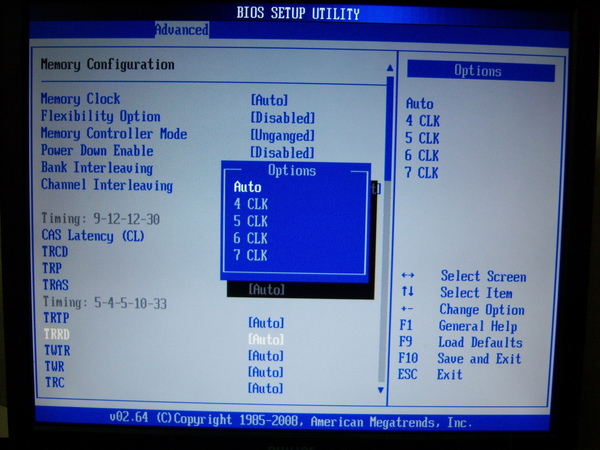

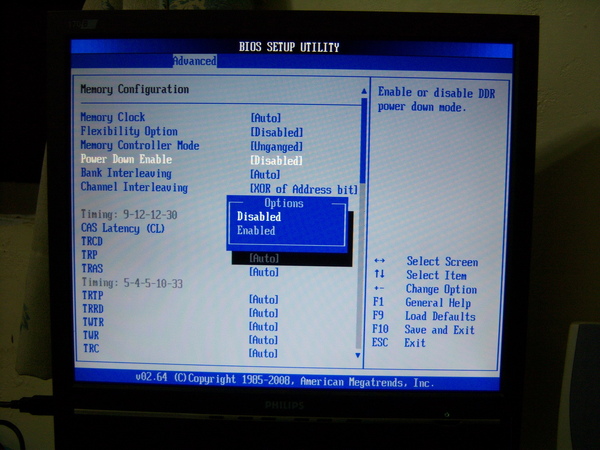

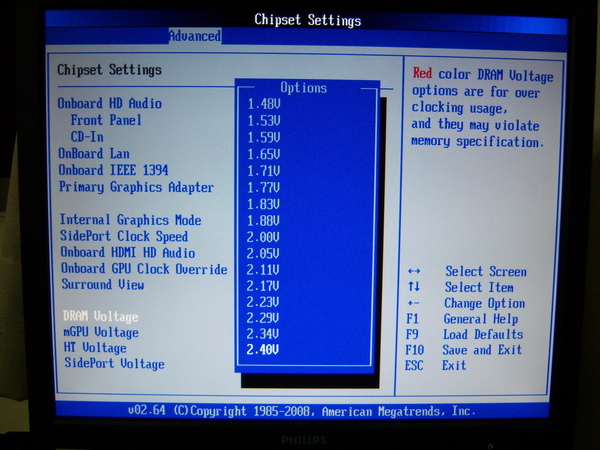

記憶體部分(老實說我對這邊實在不太了解XD…就看圖說故事吧…拍謝…)
————————————–BIOS結束——————————————–
測試硬體諸元:
CPU: AMD PhenomII X2 550BE
MB: AsRock M3A780GXH/128M
RAM: 金士頓 DDR3 1333 2g x 1 (顆粒 : 爾必達)
Cooler: CoolerMaster Hyper 212
VGA: Powercolor HD4850 GDDR3 512M
HDD: Seagate 梭10 320g
ODD: Pioneer DVR-217
PSU: 影隼400w
OS : Windows Vista SP2 Ultimate x86
由於小弟目前只有一台17″螢幕可以測…解析度只有1280 x 1024…所以不跑山豬馬克之類的了…
接下來不免俗的要來開一下核嘍…科科…
↑↑↓↓←→←→ＢＡ….
……………
…..
..
登登…
買兩顆…送兩顆…

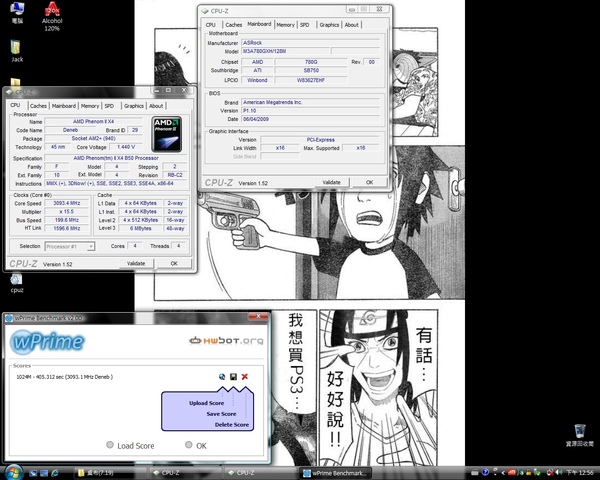

PhenomII X4 B50就這樣在你眼前……..科科…
wprime燒機通過…
妳說有那麼簡單嗎?…妳也要開?…
當然沒那麼簡單阿…一切都是命阿…XD…
雖然我會推薦人去賭一下開核心…不過我覺得把這當作買cpu送的刮刮樂來看待會比較好一些…
不過我看了一堆文章…
其實都沒有給詳細步驟…= =+
不過開核心的設定真的是因人而異…
首先先將ACC調整成Auto…
然後按F10重開…
如果直接過了…恭喜妳…妳運氣很好…
如果沒過…先別氣餒…按住開機鍵不放…關機後重開按下F2進入BIOS…
調整成手動之後…將cpu以及 NB(北橋)加點壓…
或是降一下HT…(x8)
真的不行就穩穩用吧…(拍拍)…
結論:
全固態電容搭配3隻pci-e…又有內顯+sideport memory…還可以開核…也有強化背板…
售價約在3k附近…
跟雞排770-UD3 v2.0 …770T-UD3P…小星星 770-C45有得尬…
老實說這張相當有競爭力…
不過既然是評測…缺點當然也是有…
缺點1. 開核後…冷開機有時候會開不起來(爬一下文章之後發現似乎是bios的問題)
缺點2. 24pin電源設計在右上角…但是右上角其實鎖不到ATX右上角的銅柱…
導致在插拔的時候會讓主機板跟著搖晃…感覺很不好…
缺點3. 其實跟缺點2類似…右下角sata部分也是…並沒有辦法鎖上銅柱…插拔時會晃動…
不過整體上來說…仍然是一塊值得購買的好板子…
對於想開核又想用內顯的人更是一大福音…
感謝收看…=w=…整個很不專業還請多多包涵…
