這次開的 B850M Riptide WiFi 應該是現階段 ASRock 最高階的小板
雖然名稱精簡了,但這張依舊屬於 Phantom Gaming (PG) 系列,作為 Steel Legend 的兄弟版
兩者有時感覺上就是一個配色差異不同
相較於上一代 B650M PG Riptide,M.2 配置改為 3 組,同時也加入顯卡省力扣具

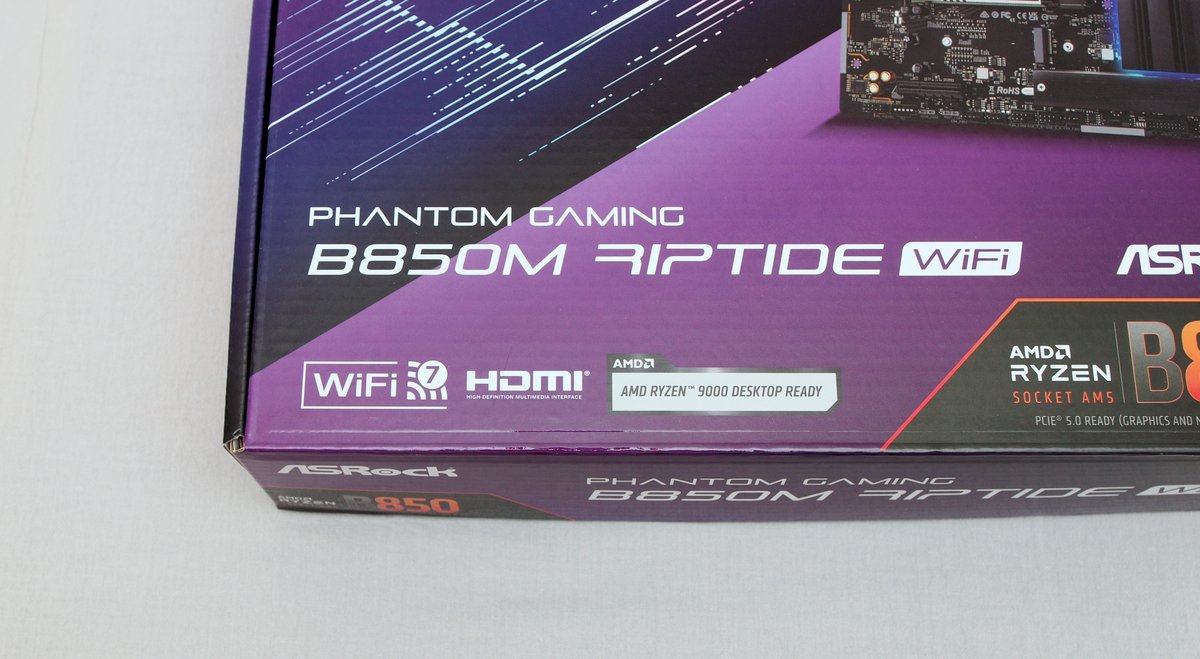

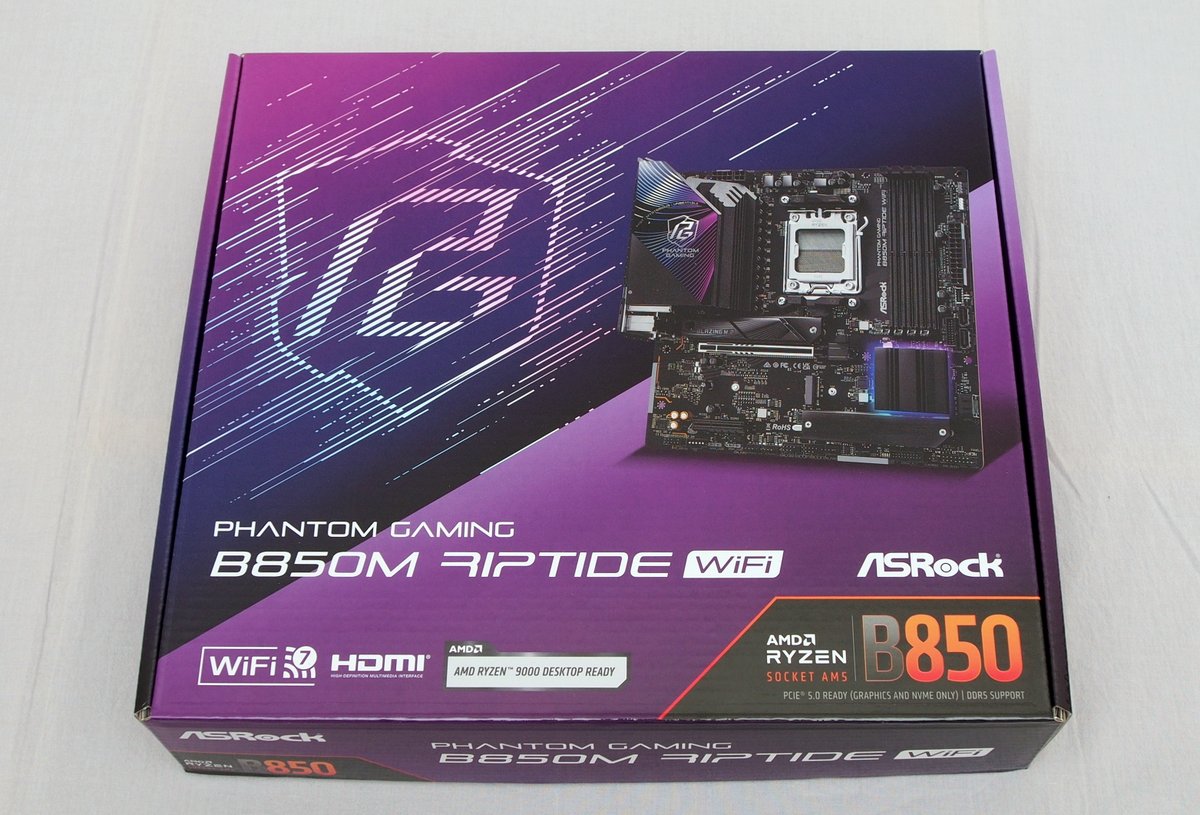

外盒這次改成紫黑配色
內建無線網卡為 WiFi 7 的規格

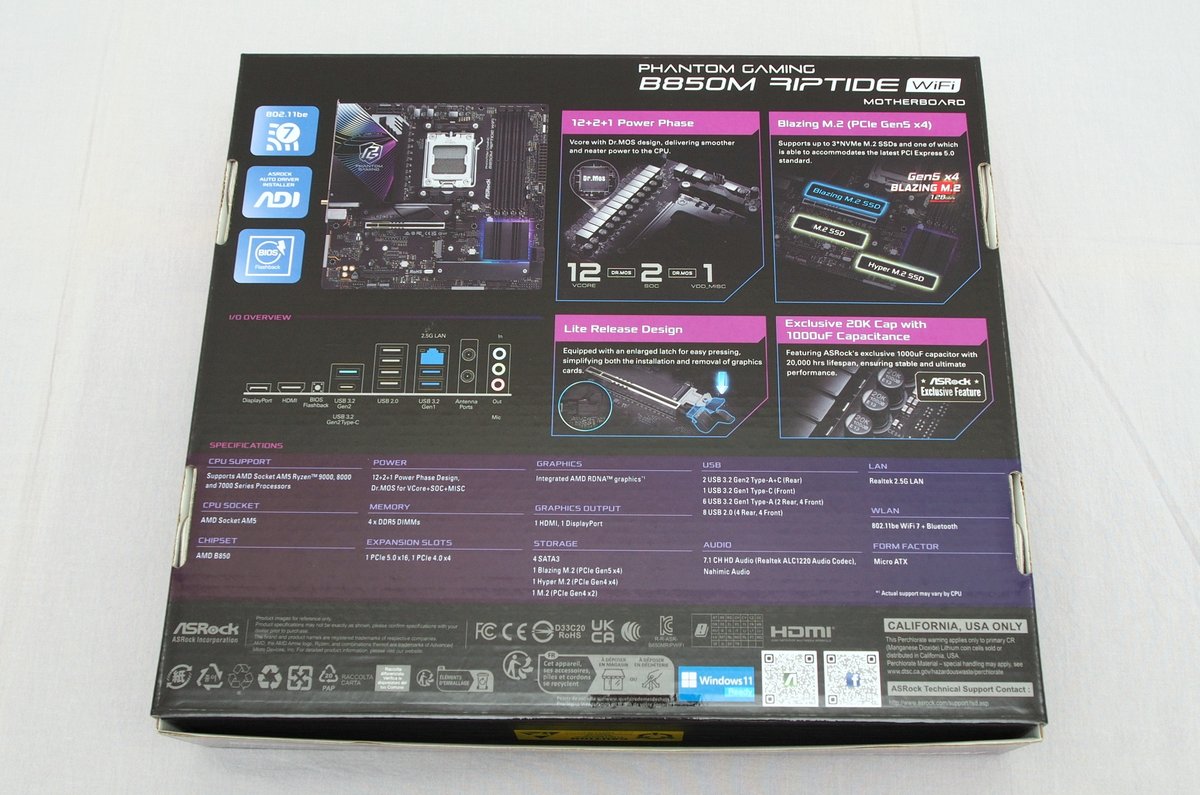

盒子背面有比較詳細的 I/O 配置跟特色介紹
包含採用 12+2+1 相供電與獨家 20K 電容用料,顯示卡插槽採用省力扣具
支援 Gen5 x4 SSD 並具備 3 組 M.2 插槽等

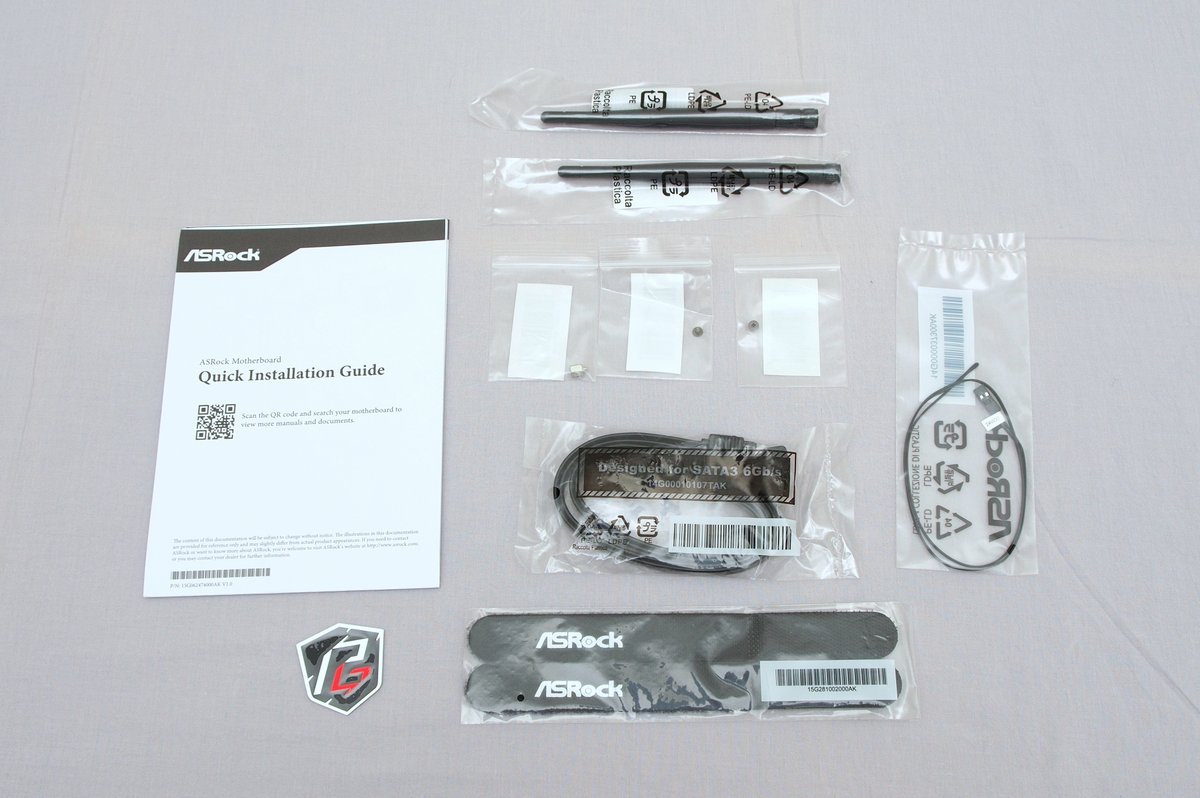

配件包含 M.2 螺絲、SATA 線材、WiFi 天線、測溫線、魔鬼氈束帶、貼紙以及說明書

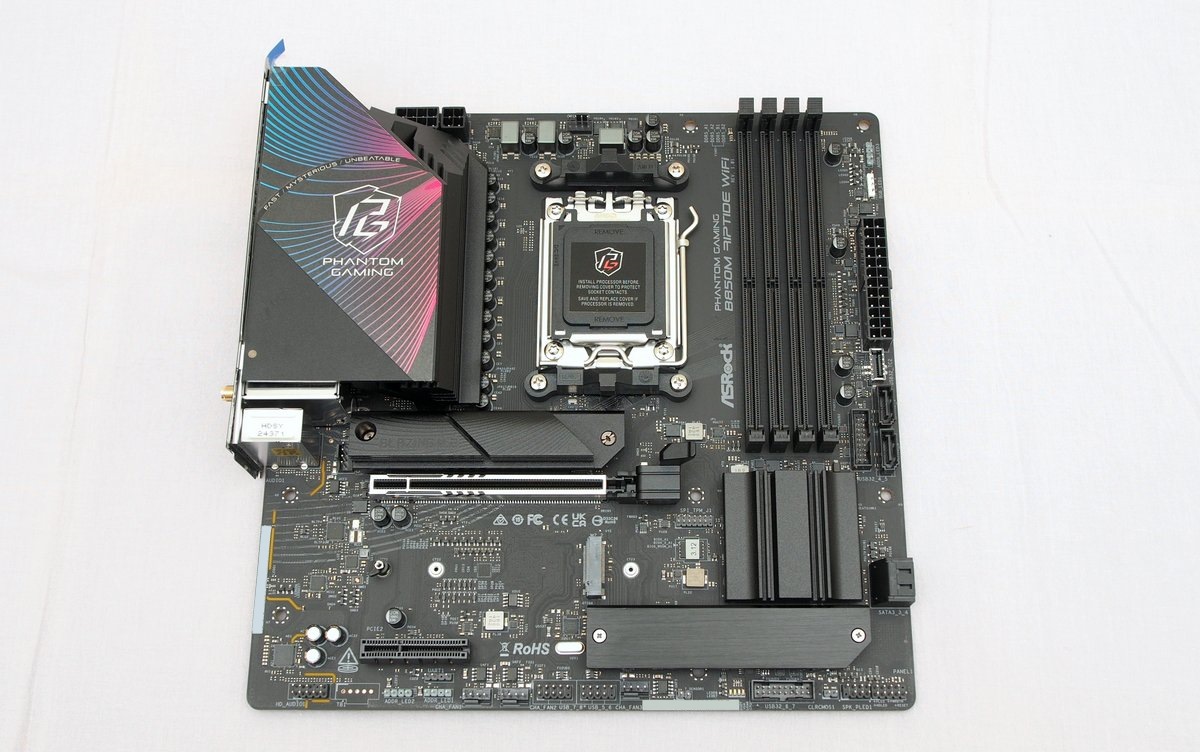

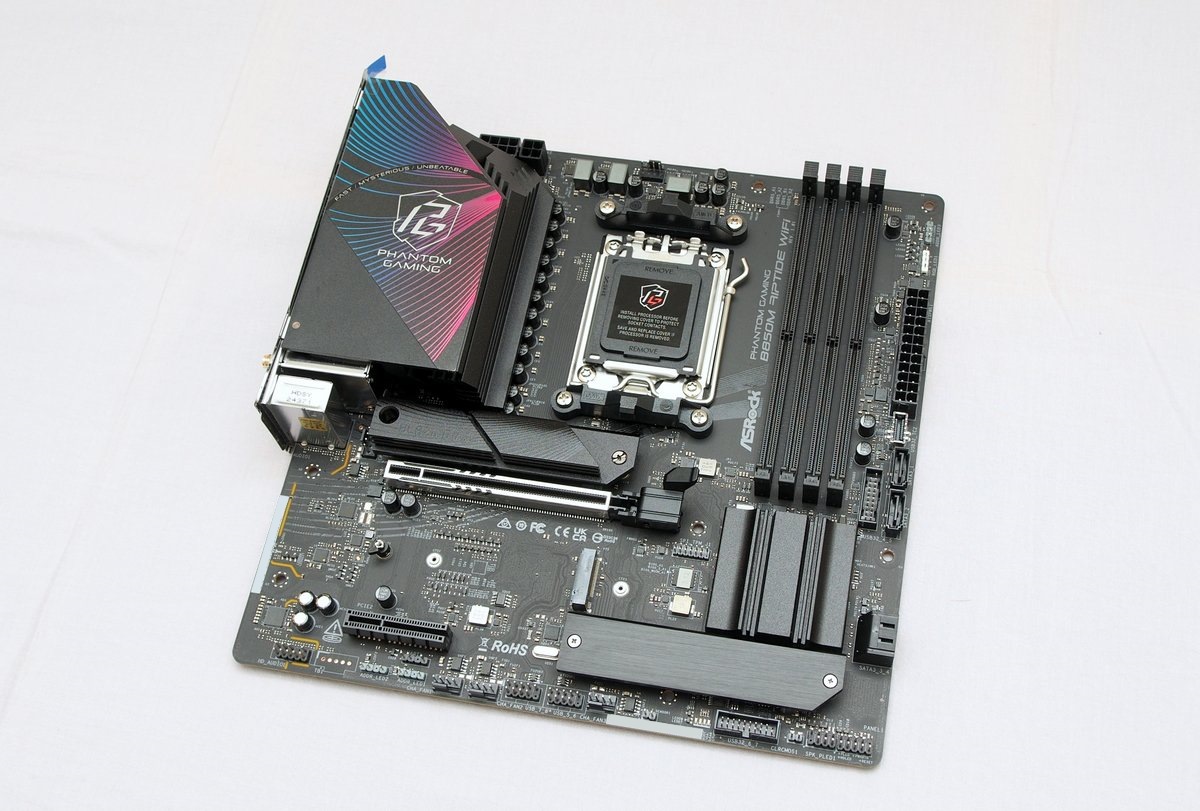

主機板正面一覽

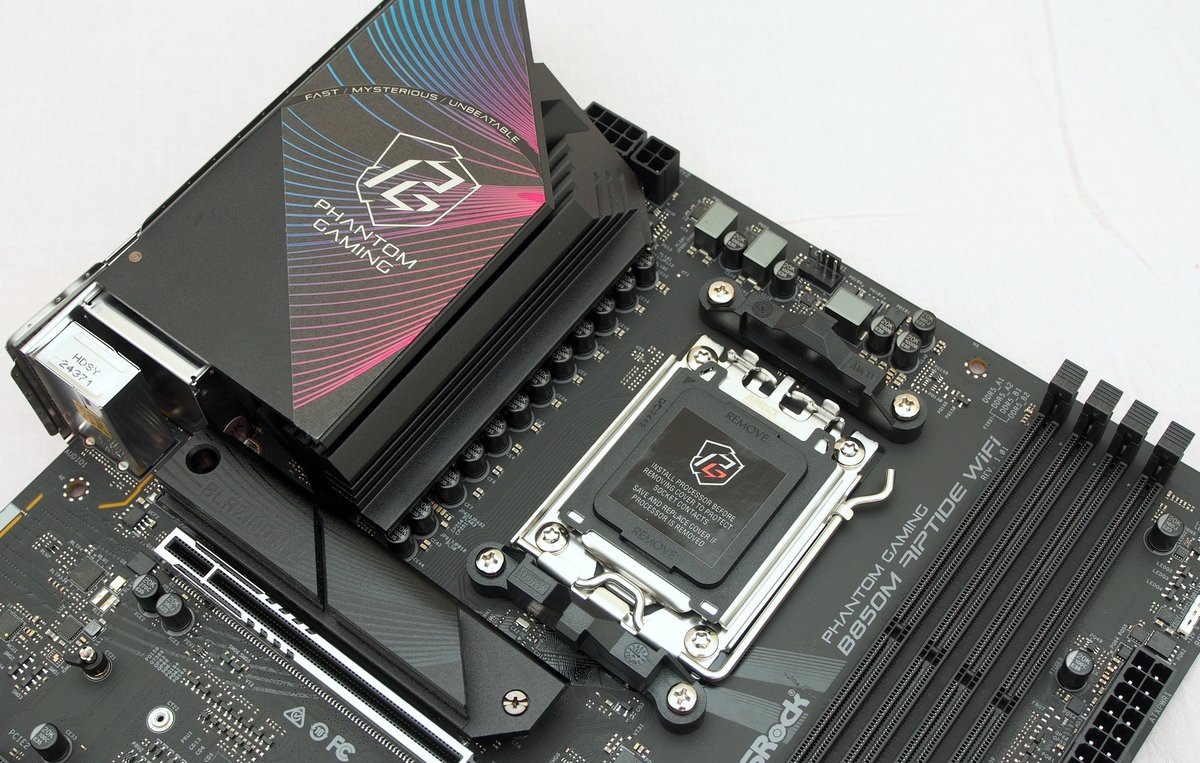

供電區塊散熱片直接延伸到後方的擋板,沒有刻意用塑膠遮罩填滿上下

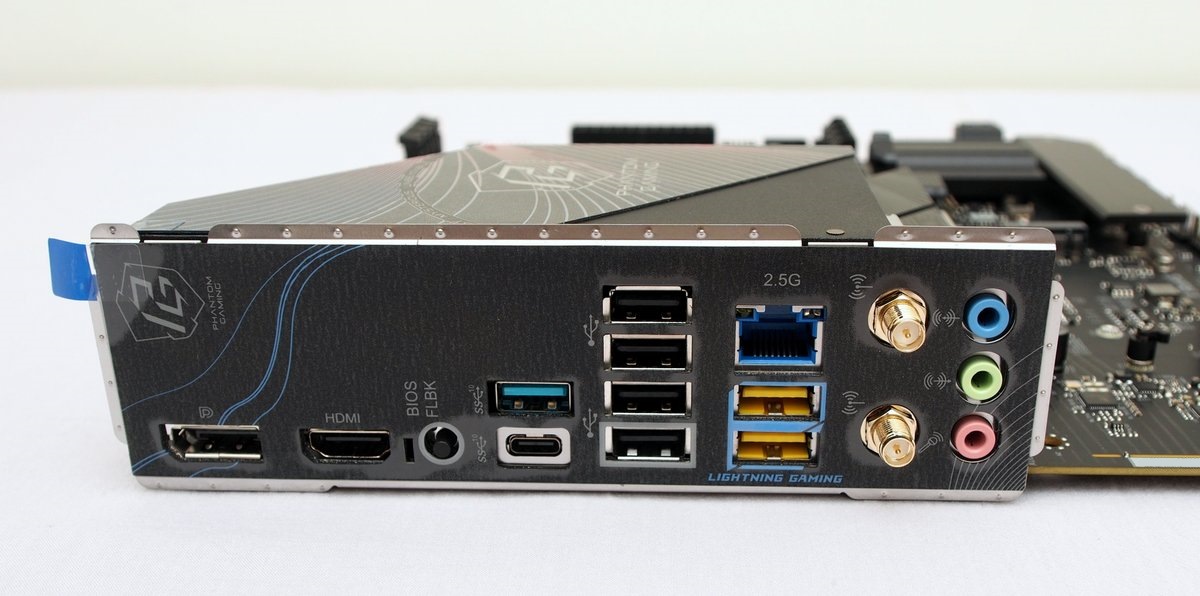

主機板後側 I/O 同樣整合了浮動式擋板,減少安裝上的麻煩
擁有 4 組 USB 2.0、2 組 USB 3.2 Gen1、1 組 USB 3.2 Gen2 Type-A、1 組 USB 3.2 Gen2 Type-C
其中 2 組 USB 3.2 特別標示為 Ultra USB Power (超穩定供電)
顯示輸出提供 HDMI 2.1 與 DisplayPort 1.4
音訊僅保留基本的耳機、麥克風以及 line-in

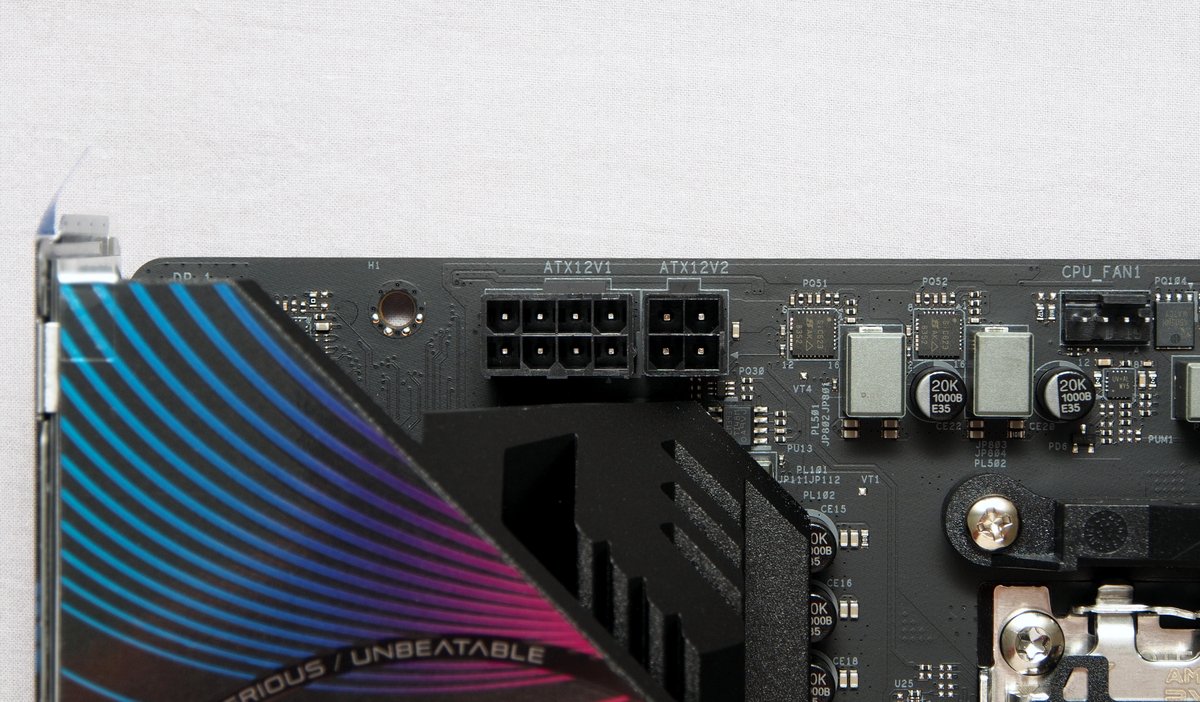

CPU EPS 12V 採用 8+4pin 插槽組合

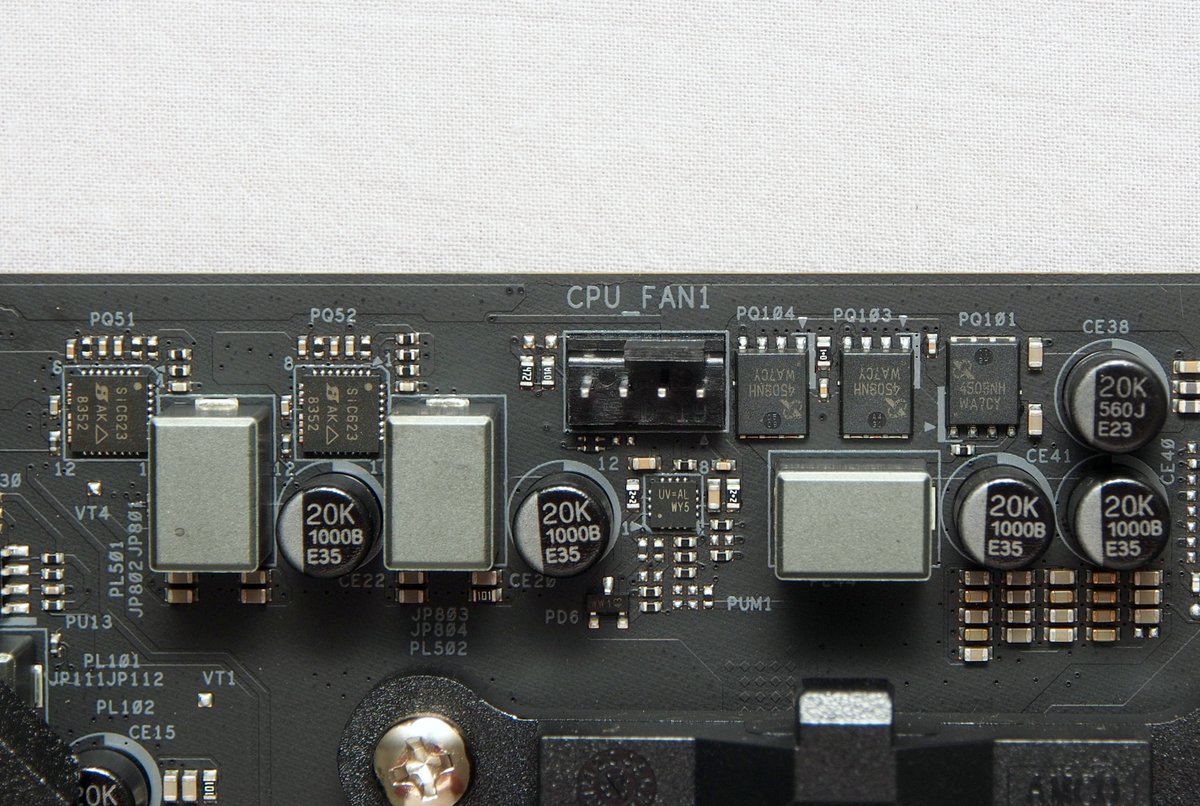

比較特別的是 B850M Riptide WiFi 的 CPU 風扇插槽是分開放置的,第一組在於 CPU 腳座左上方

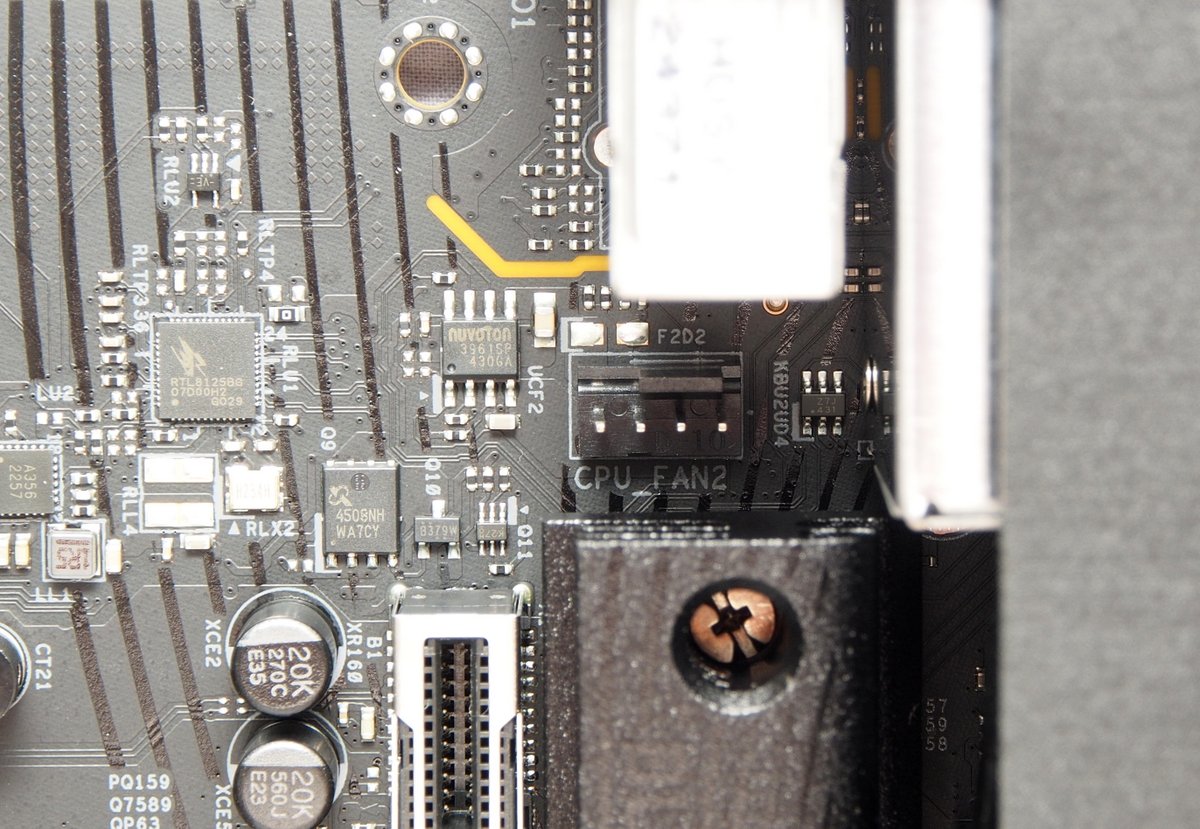

另外一組風扇插槽在 Gen5 M.2 旁邊
供電採用 12+2+1 相設計,只有主要的左側配有散熱片

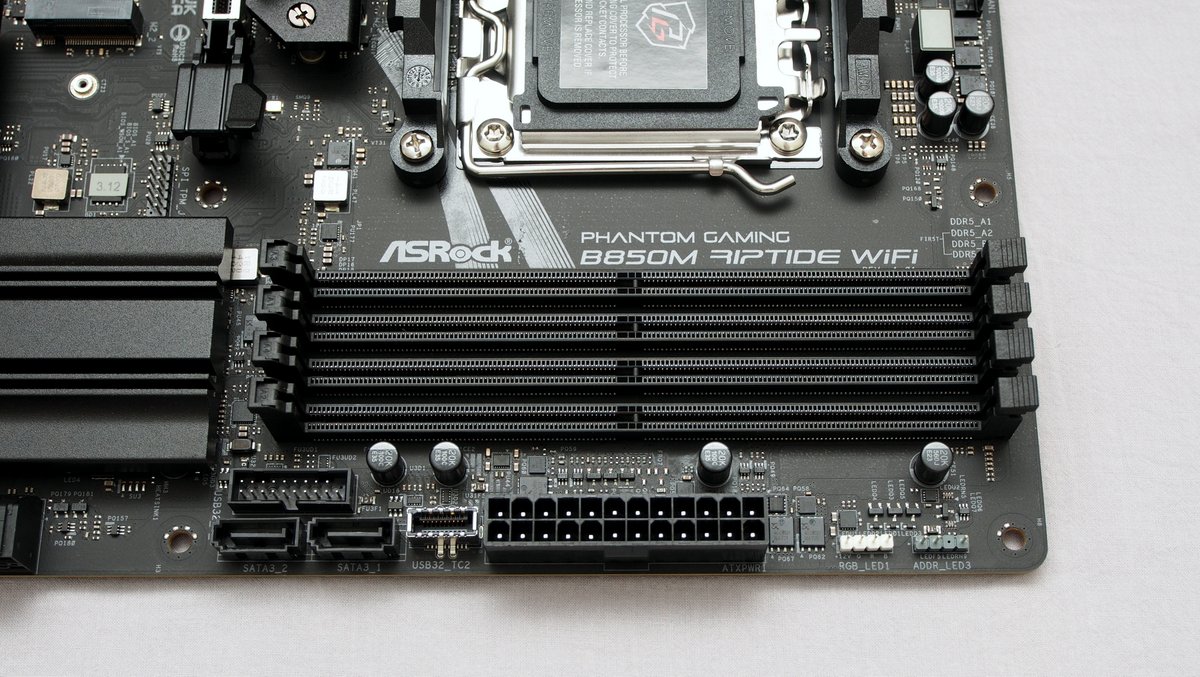

記憶體部分提供 4 組 DDR5 插槽,最大支援 256G,插槽採用單邊扣設計
在 24pin 旁邊可以看到用來提供散熱器或機殼燈效同步的 3pin ARGB 與 4pin RGB 針腳
具備 19pin 以及 Type-E 插槽
提供機殼前置面板的 USB Type-A 與 Type-C 插槽使用,速率為 USB 3.2 Gen1

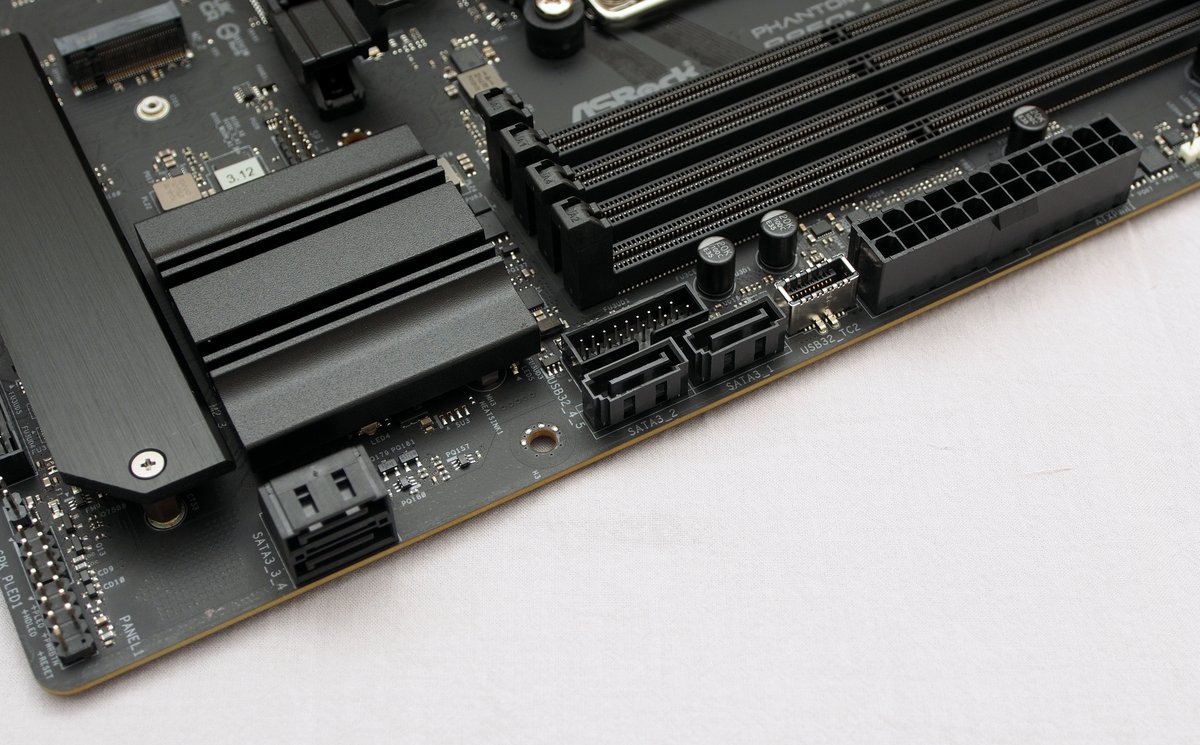

同時保留 4 組傳統 SATA3 插槽 (2 組直立 2 組 90 度轉向)

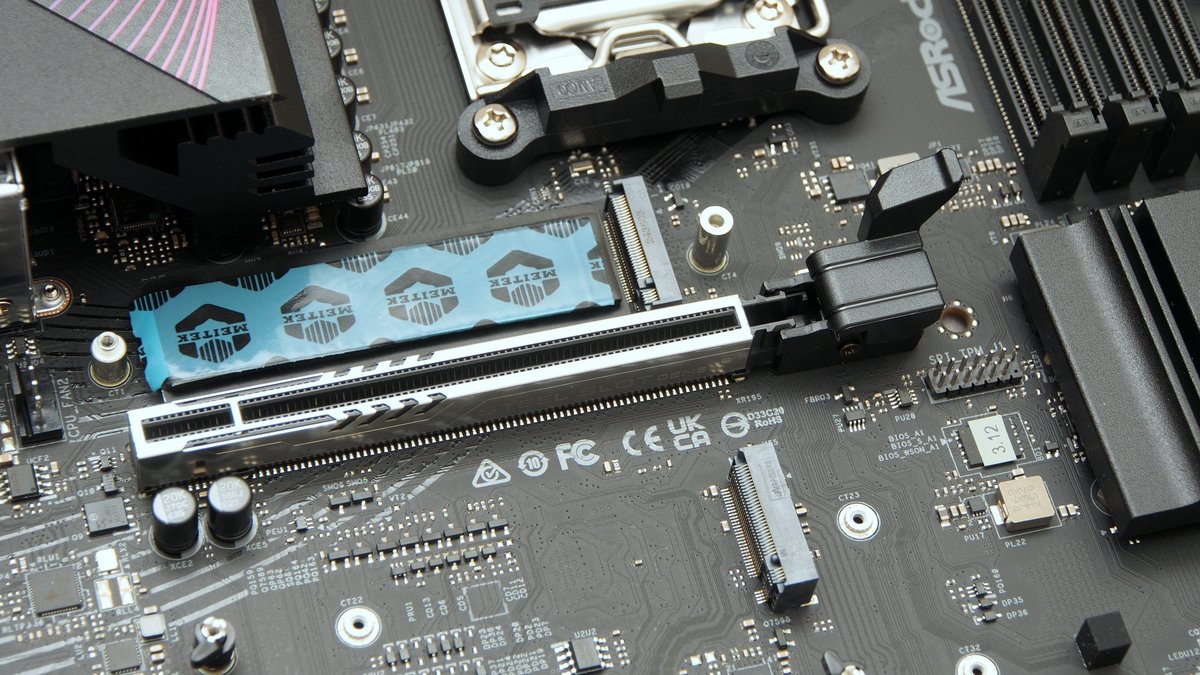

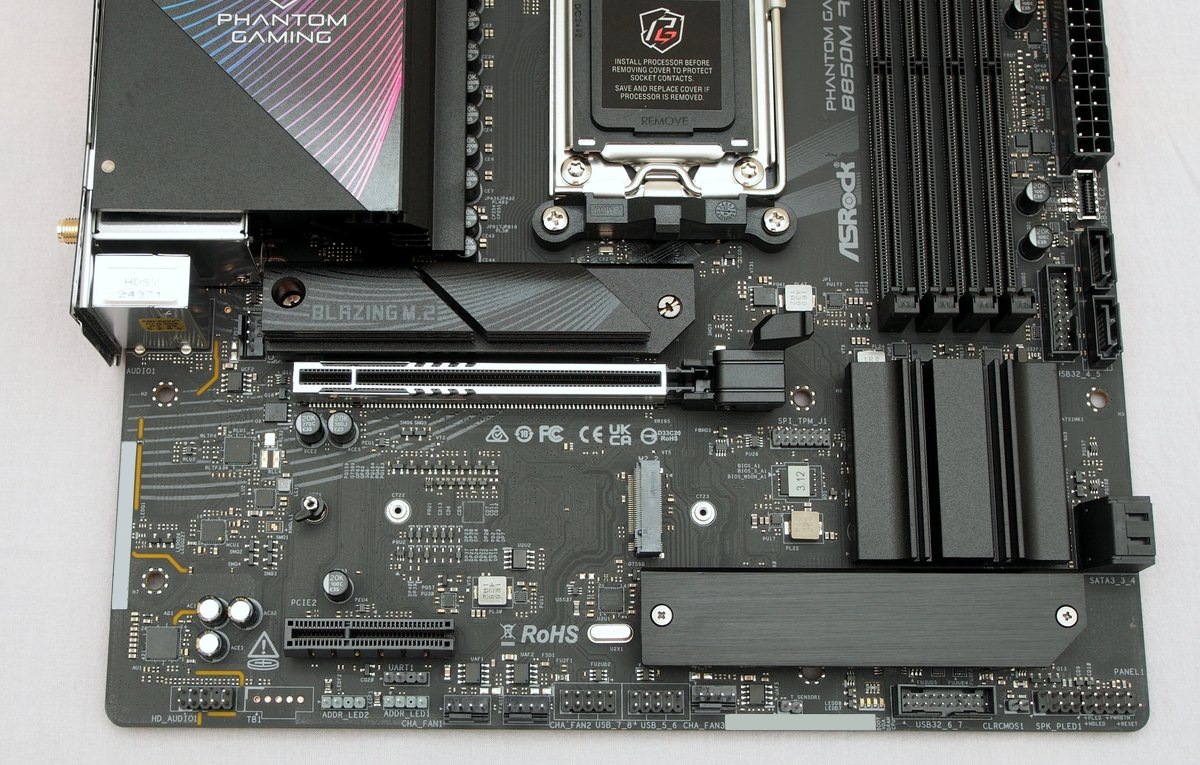

在擴充能力方面,B850M Riptide WiFi 提供 PCI-E Gen5 x16 與 Gen4 x4 插槽各一
其中 x16 插槽採用金屬強化料件,x4 插槽後側切開保留安裝彈性

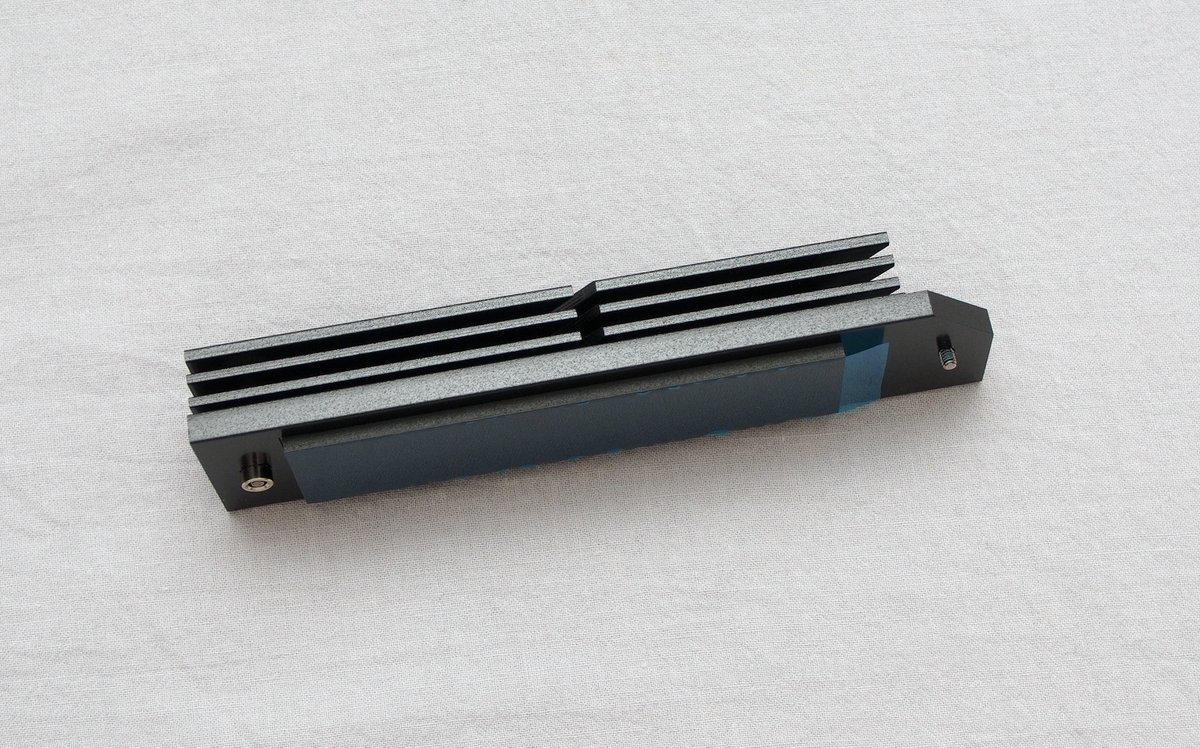

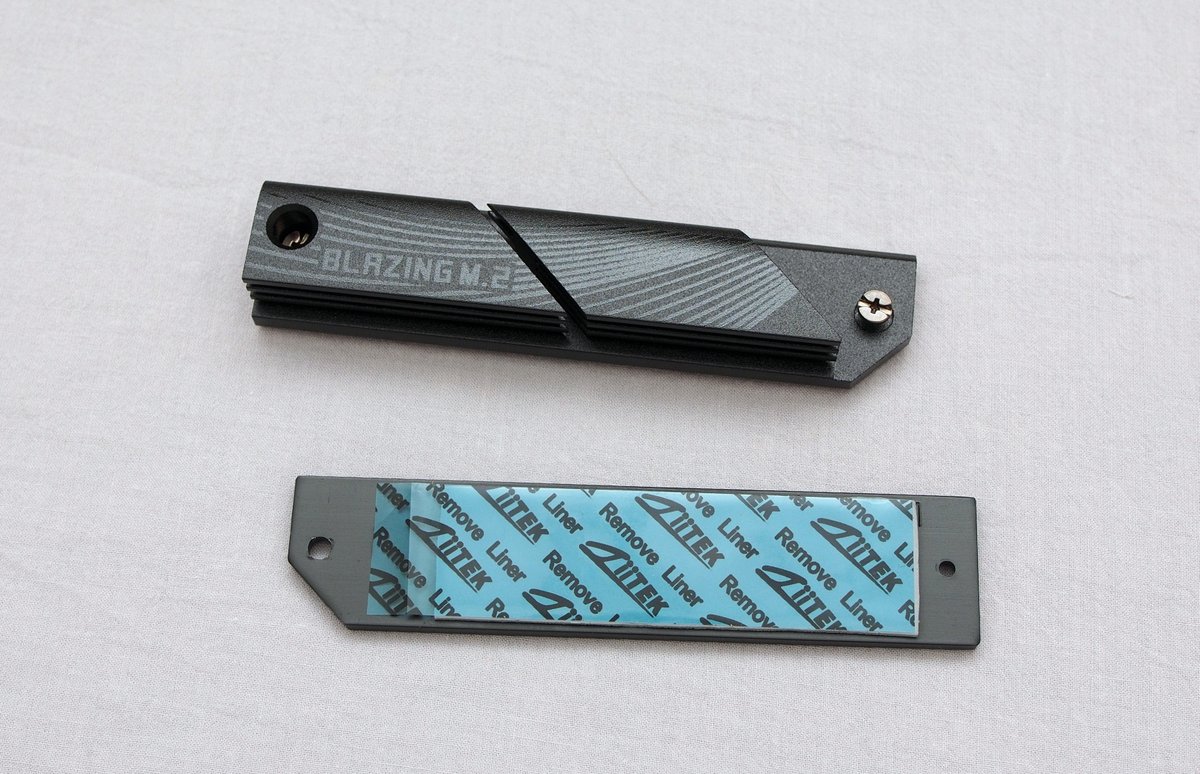

Gen5 M.2 插槽的散熱片採用加厚的多層設計
Gen4 則是維持一般黑色金屬薄片搭配導熱貼,不具備夾持固定螺絲的功能,在拆裝的時候需要留意

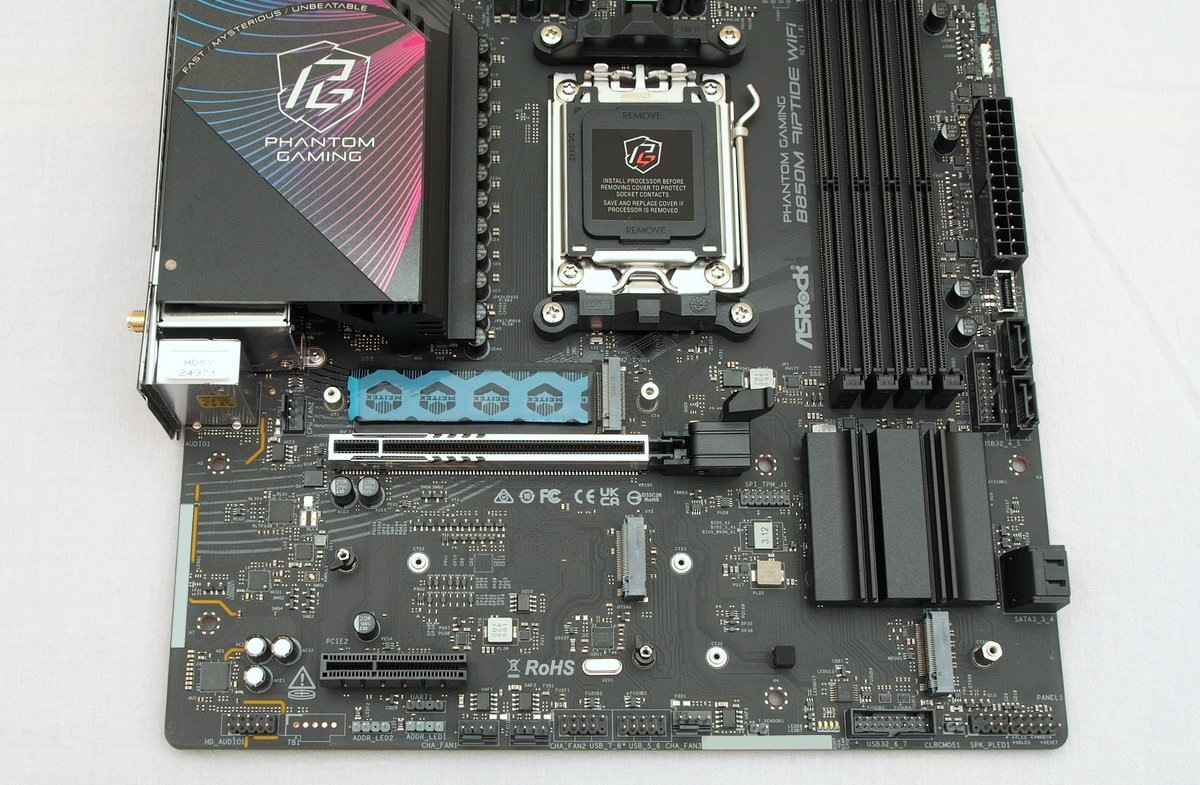

在高速裝置部分,提供 3 組 M.2 可用
要留意的是通道寬度分別為 Gen5 x4、Gen4 x2 以及 Gen4 x4
未標示 Hyper M.2 的插槽 (第 2 組) 僅有 x2 通道寬,另外就是這次僅保留 type 2280 規格支援
Gen5 M.2 插槽底部同樣具備導熱結構,透過主機板本體分散熱量
顯卡扣具的釋放桿刻意加長加大,增加拆裝的方便性

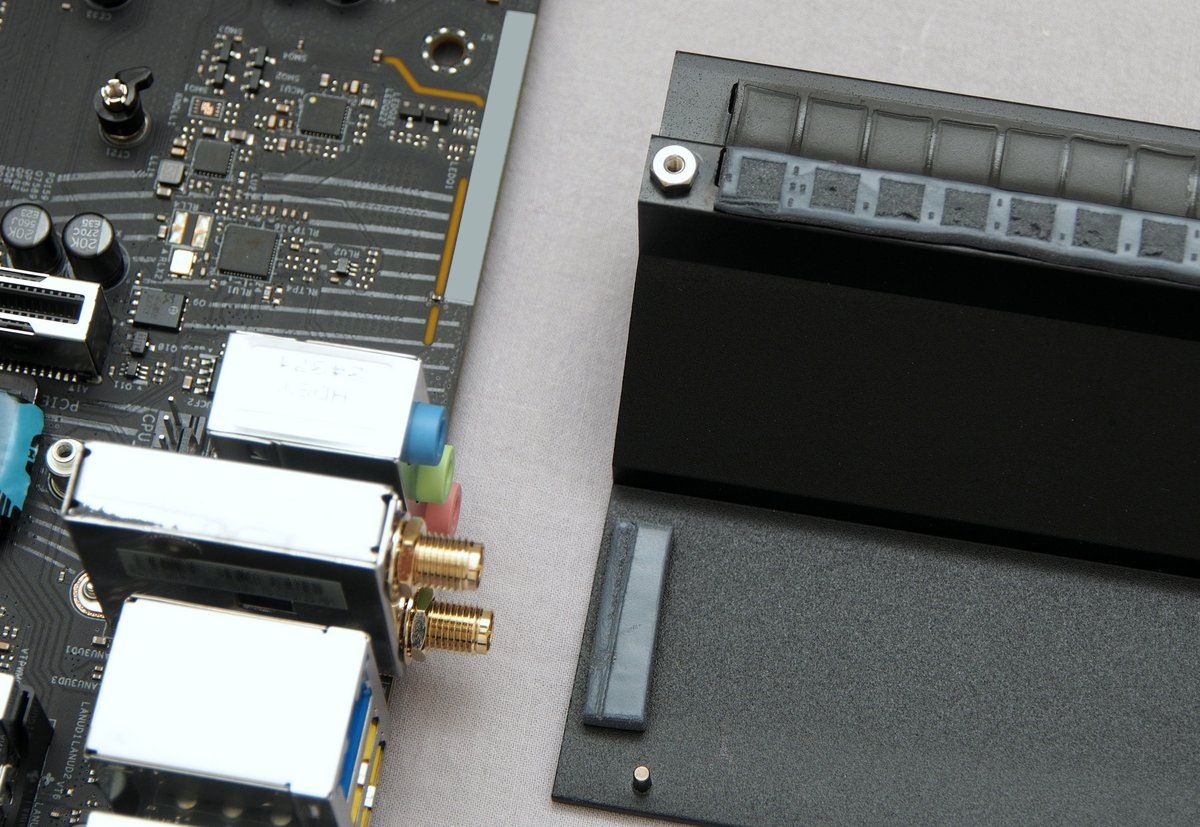

散熱片在網卡上方的位置有刻意加上導熱貼幫助散熱

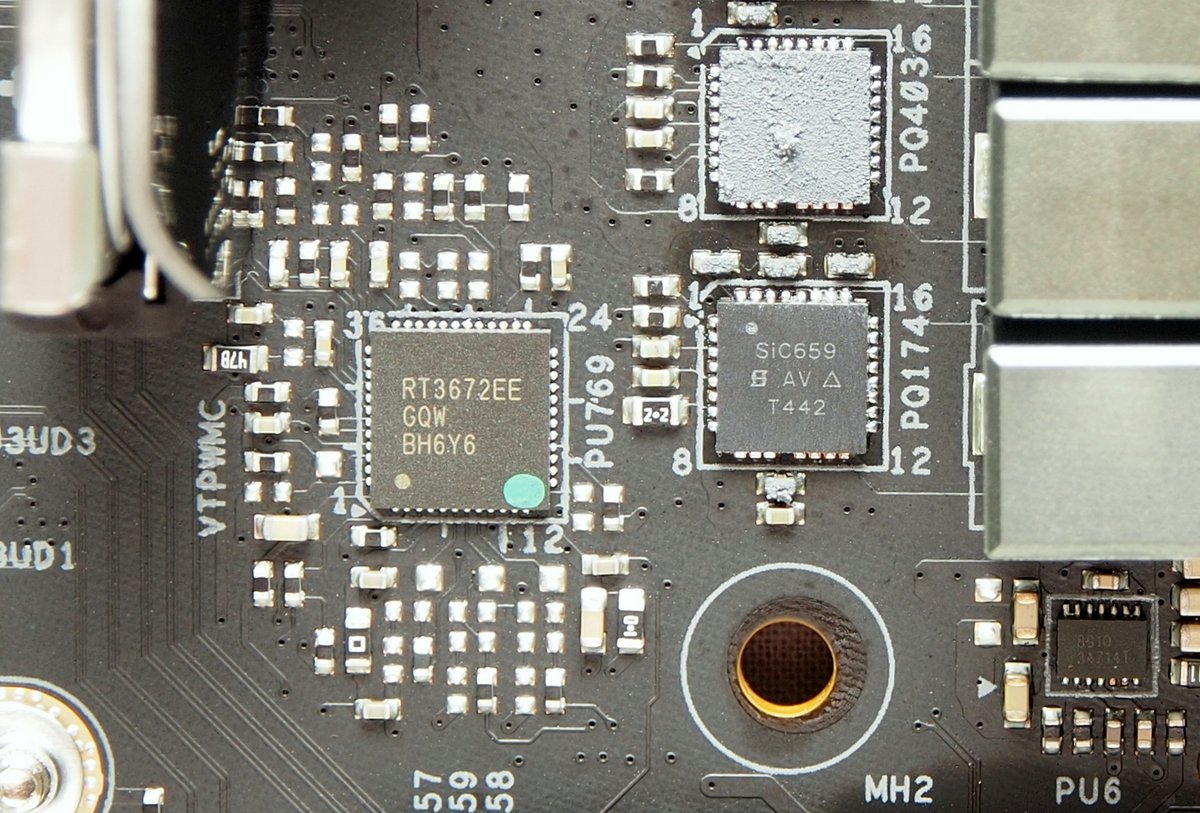

vCore 與 SOC 以外的 Vmisc 供電由 Richtek RT3672EE 負責

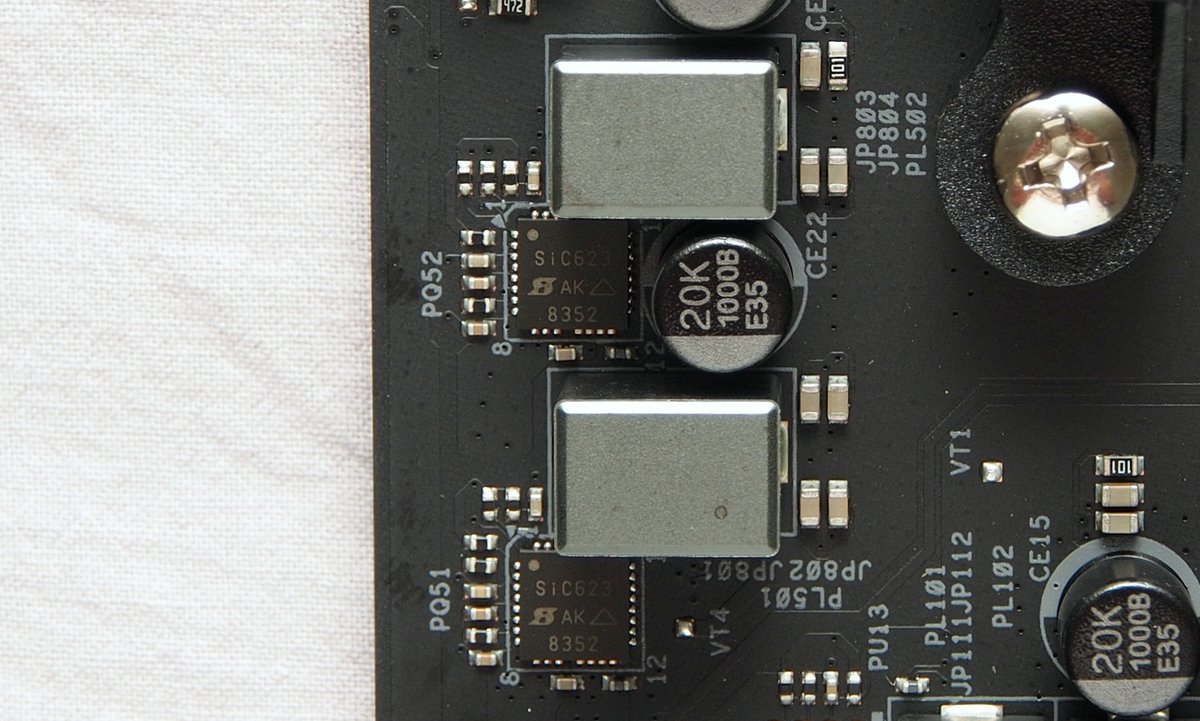

mos 選用 Vishay SiC659 80A Dr.MOS

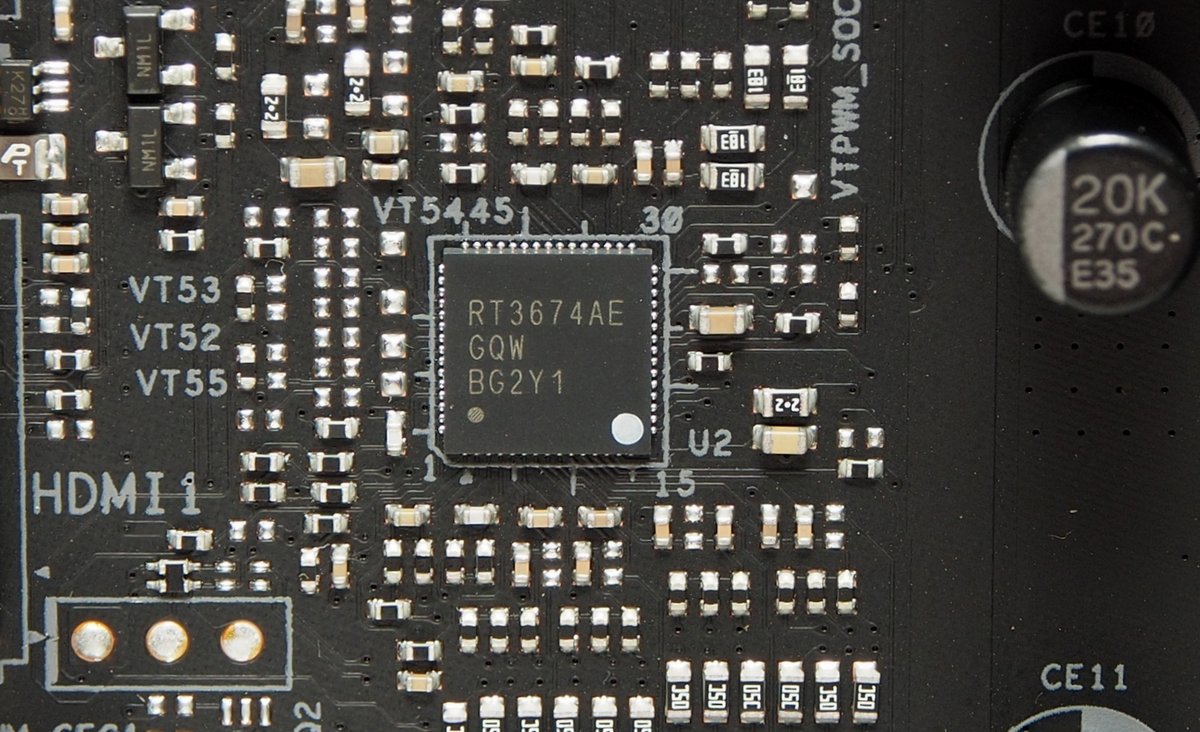

SVI3 CPU/GPU PWM 控制採用 Richtek RT3674AE
新的 1000uF 20K 黑金電容

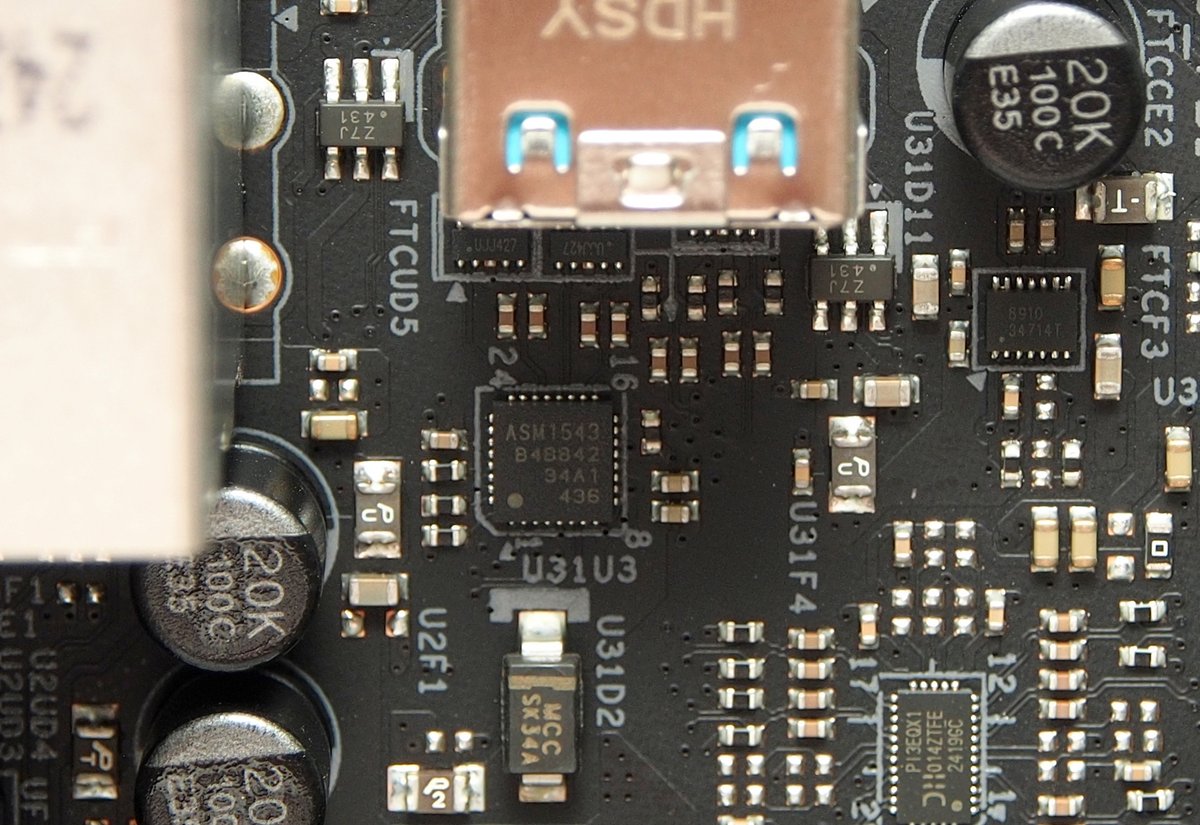

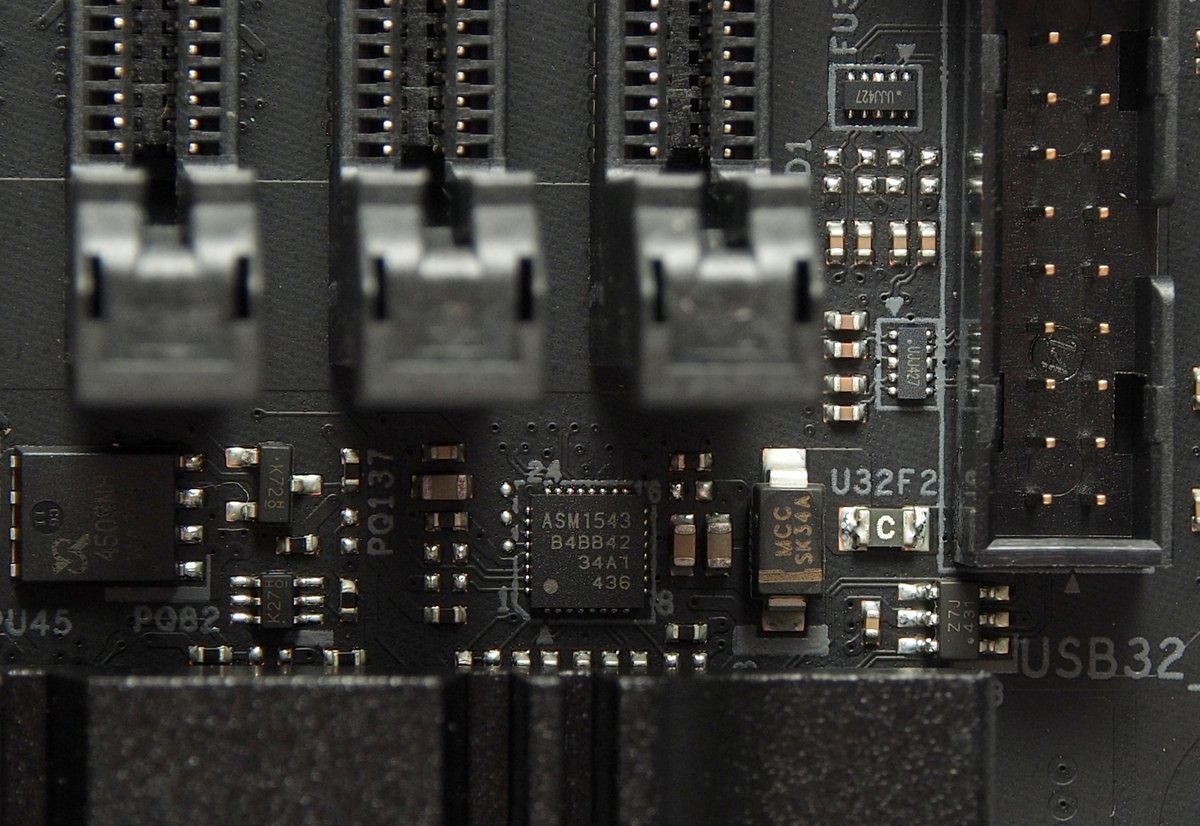

前置 Type-C 插槽邏輯控制由 ASMedia ASM1543 處理

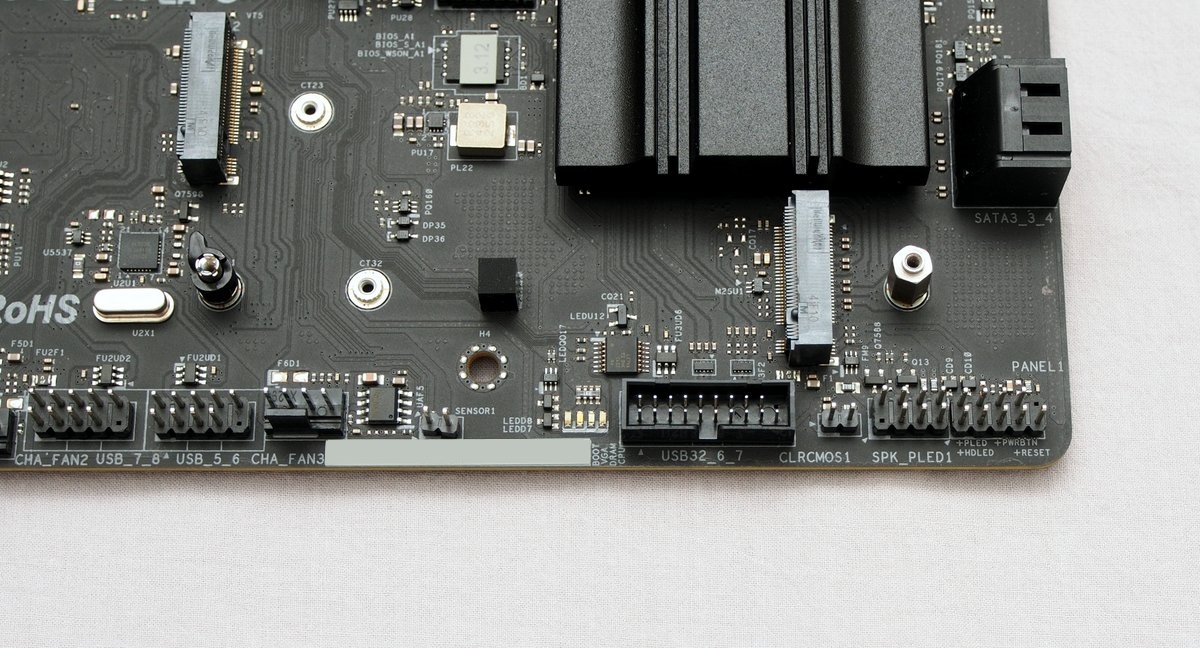

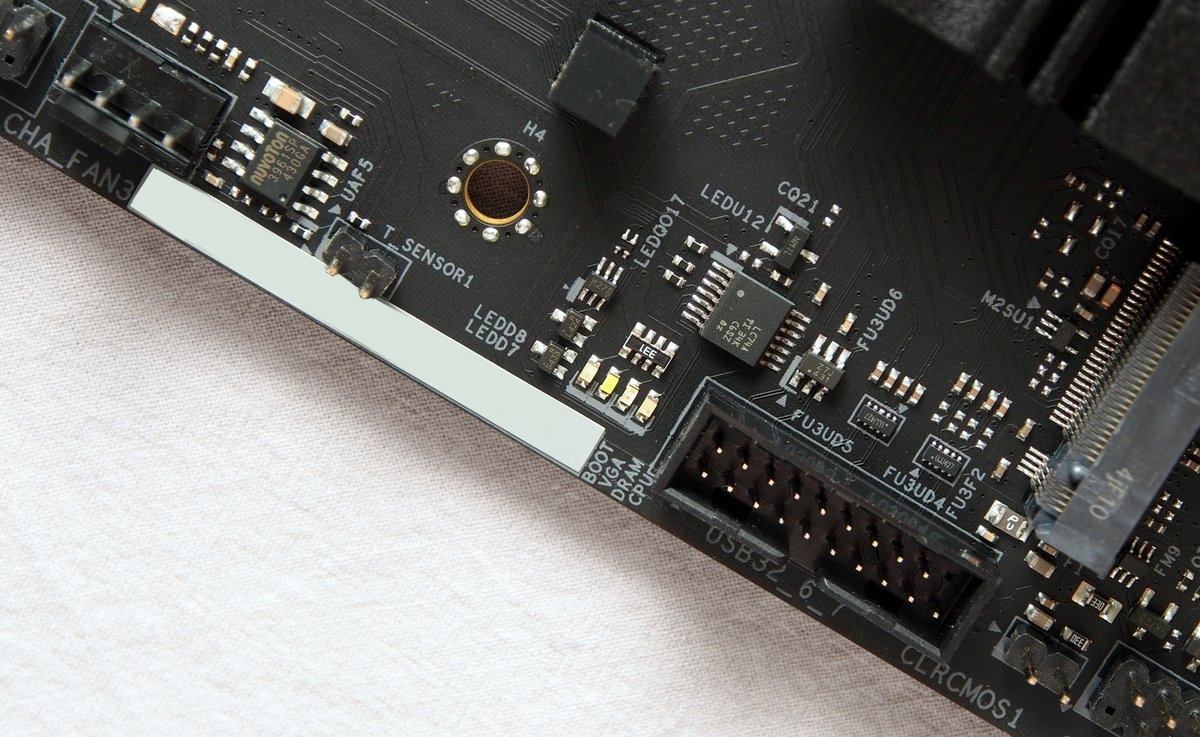

板子下緣可以看到除錯用的 PSC LED 以及測溫線針腳
另外還有一組 19pin USB 3.0 針腳,2 組 USB 2.0 針腳

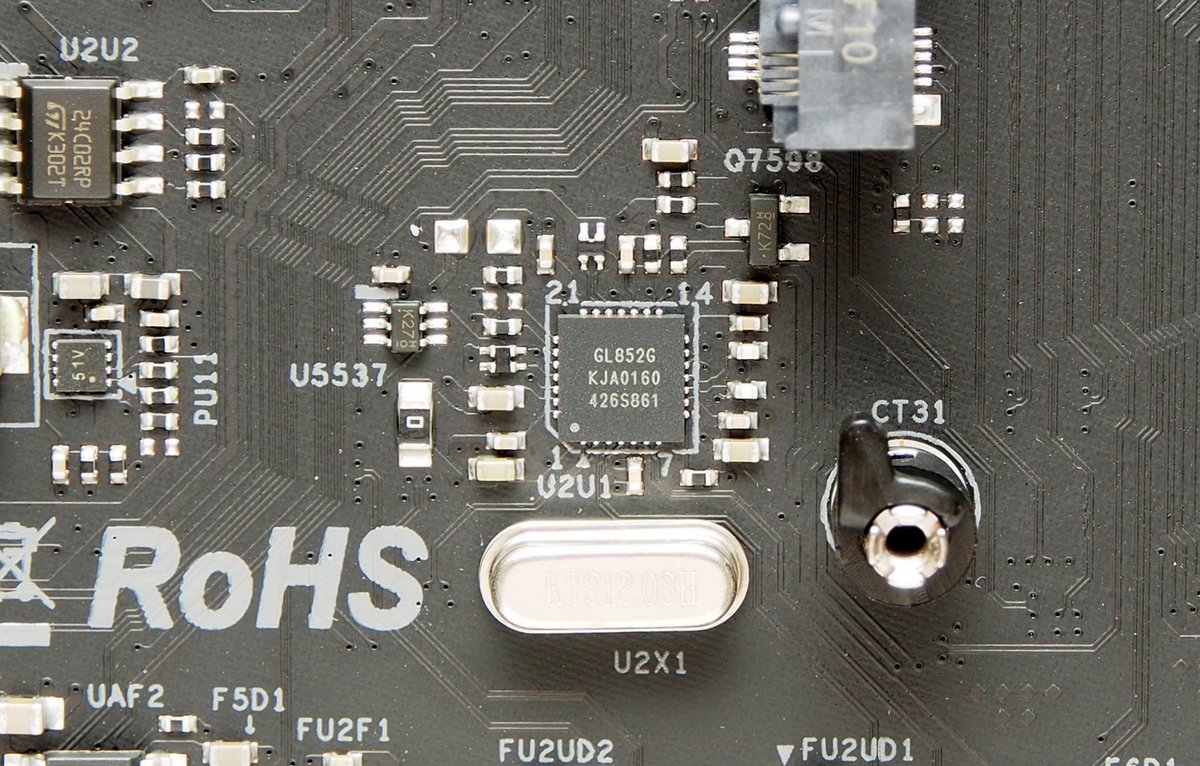

底下的 USB 透過 Genesys Logic GL852G hub 轉出

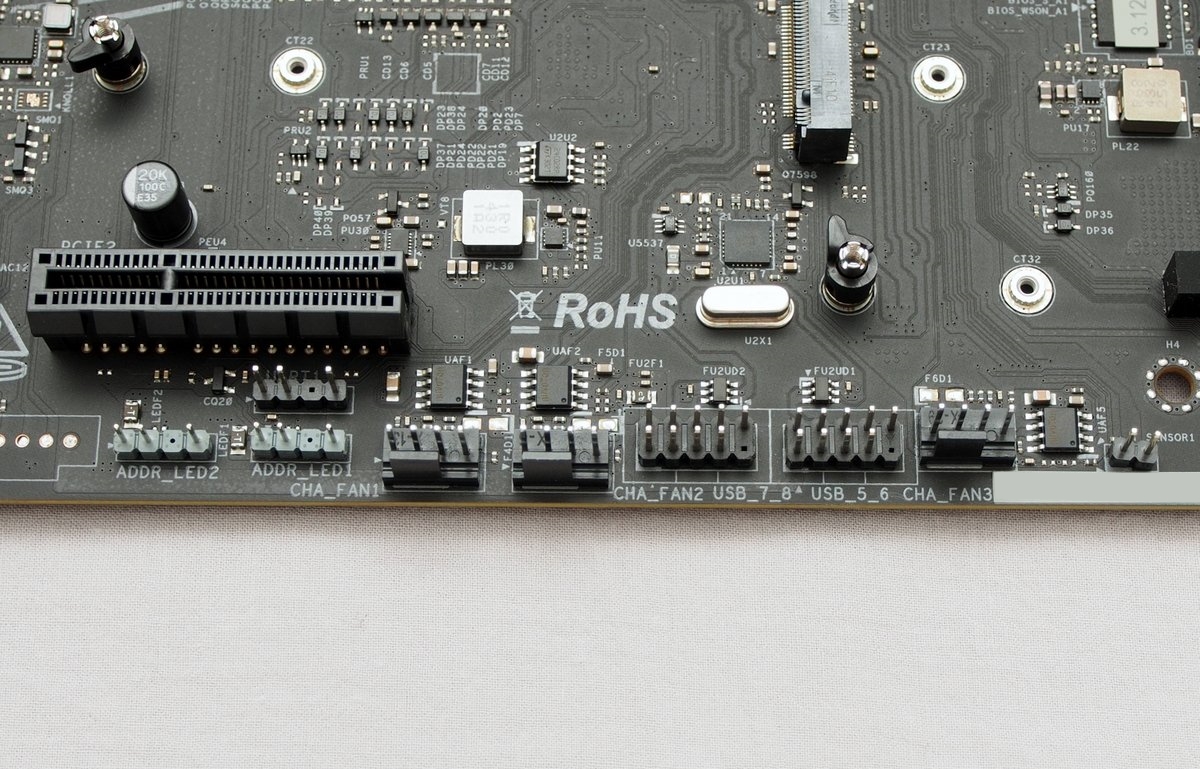

3 組機殼風扇以及 2 組 3pin ARGB 針腳

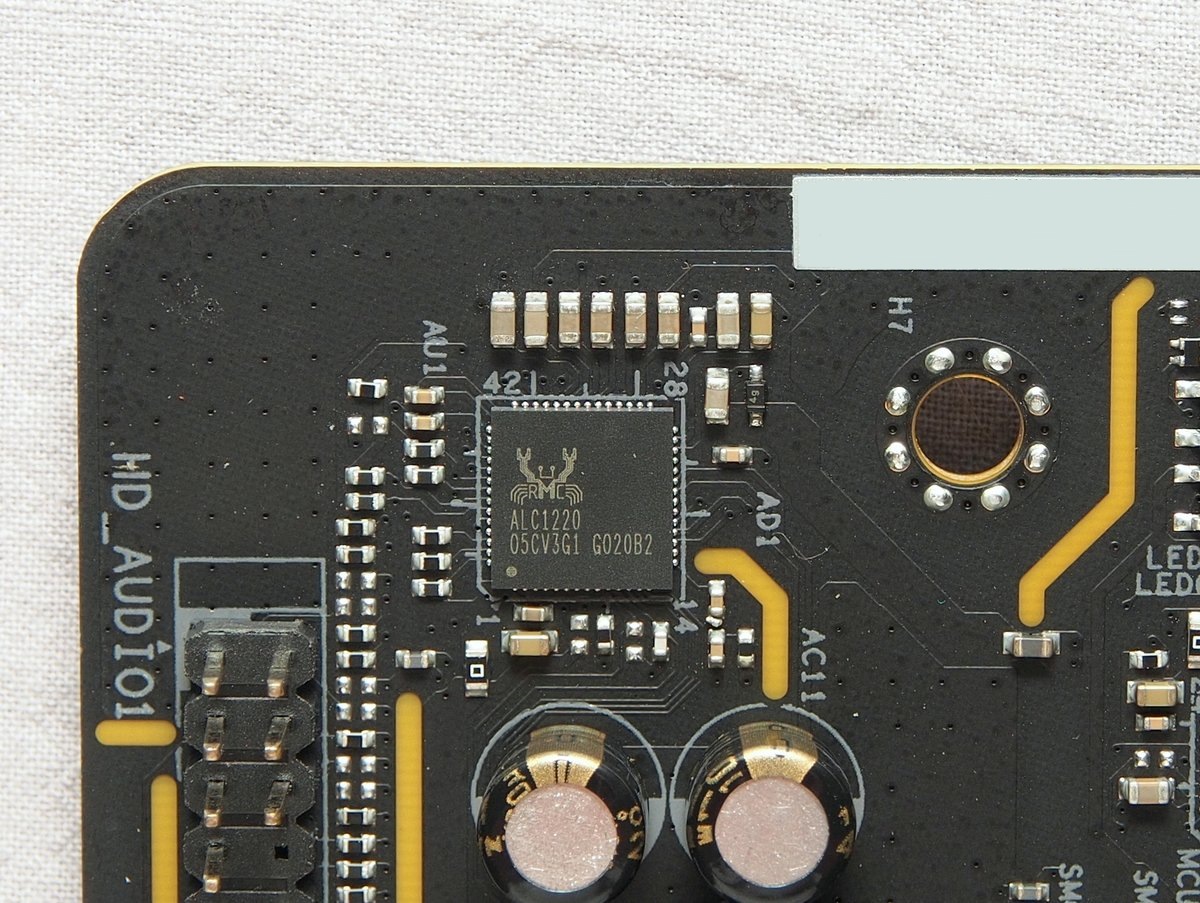

內建音效採用 Realtek ALC1220,支援輸出阻抗自動偵測,搭配音效電容以及 PCB 切割設計隔離雜訊

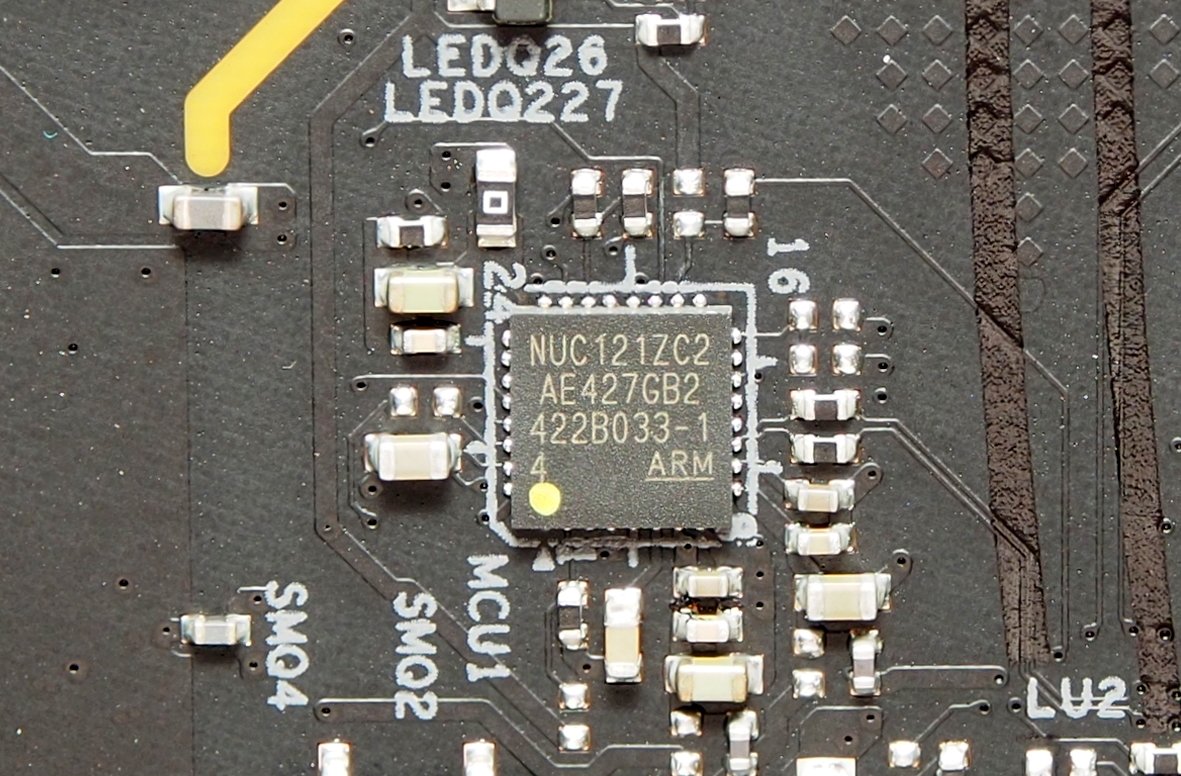

Nuvoton NUC121ZC2 ARM MCU,推測用來控制主機板 RGB 燈效

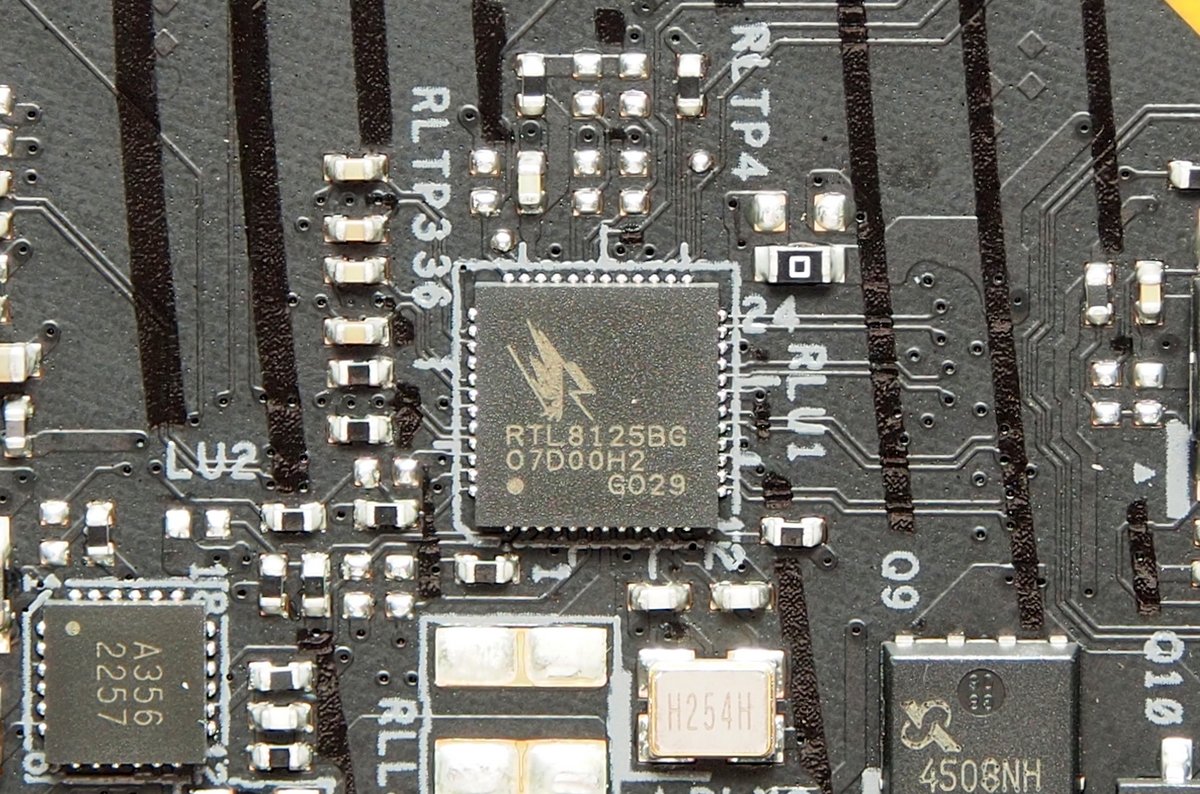

2.5G 有線網路由 Realtek RTL8125BG 提供
後側 Type-C 插槽邏輯控制同樣由 ASMedia ASM1543 處理

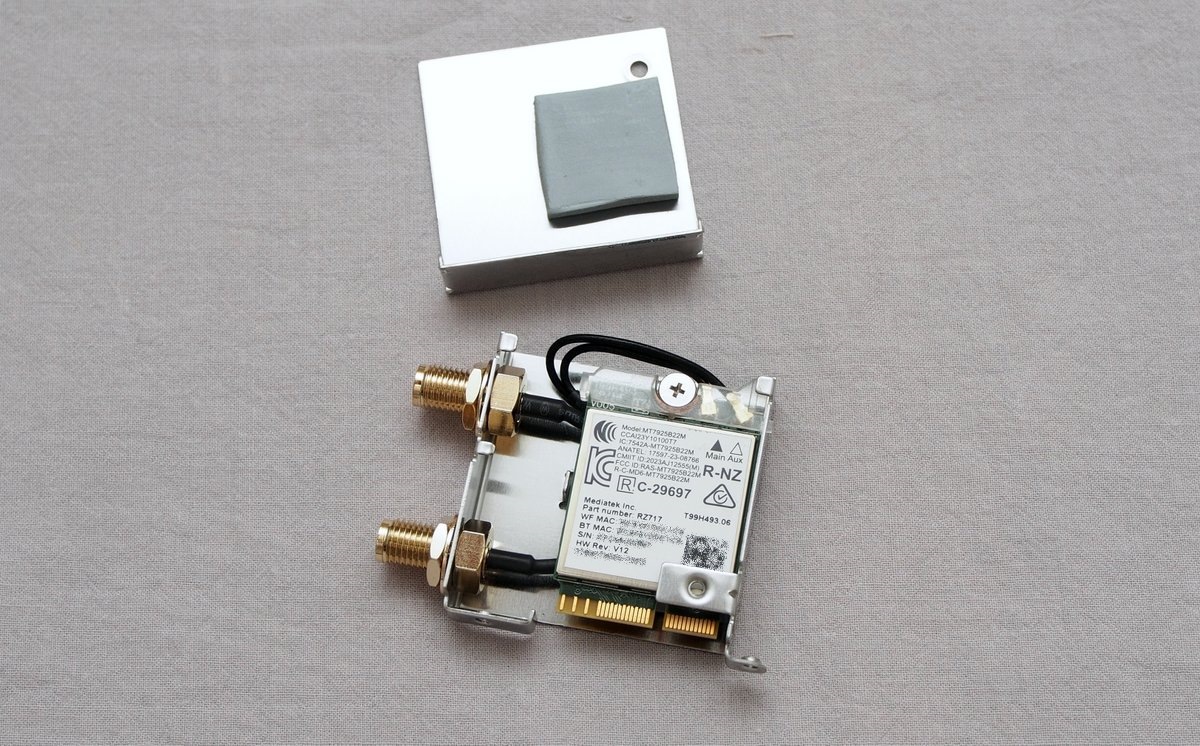

無線網卡採用直立模組,網卡為 RZ717 (MT7925B),2×2,支援 802.11be (WiFi7) 規格

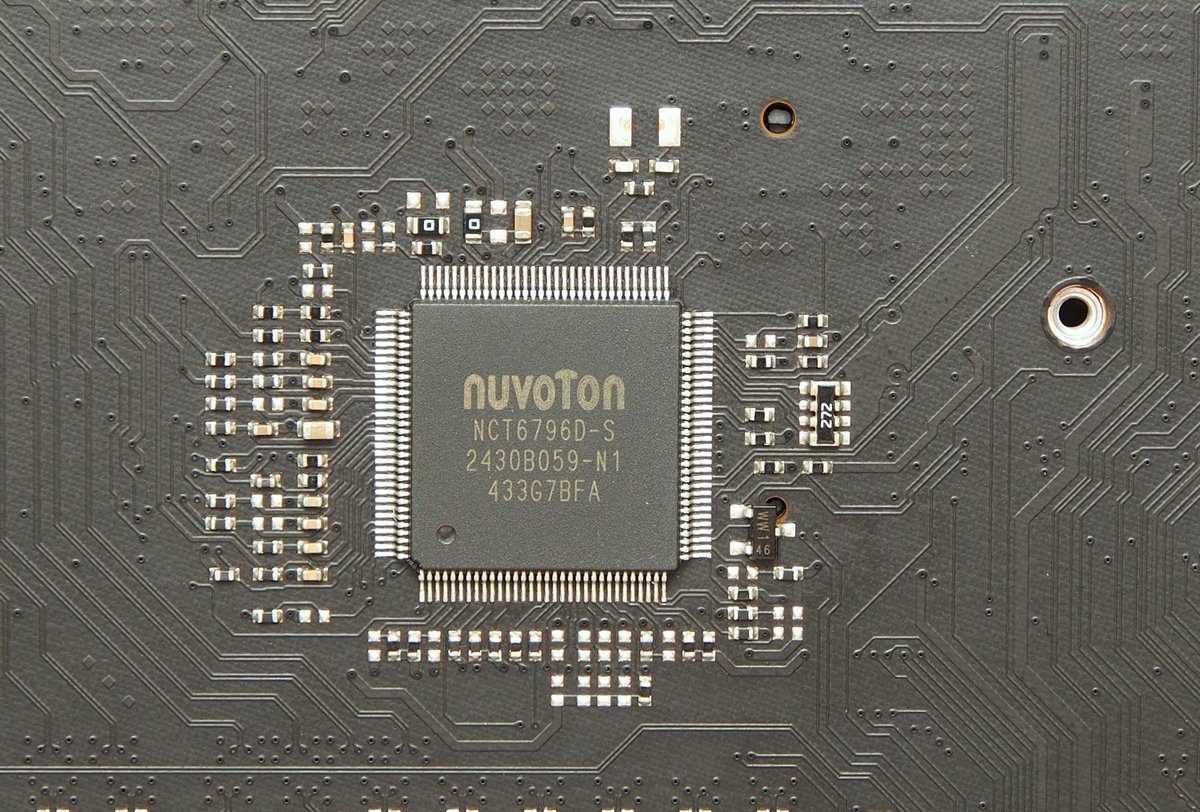

環境監控由 nuvoton NCT6796D 負責
======================================

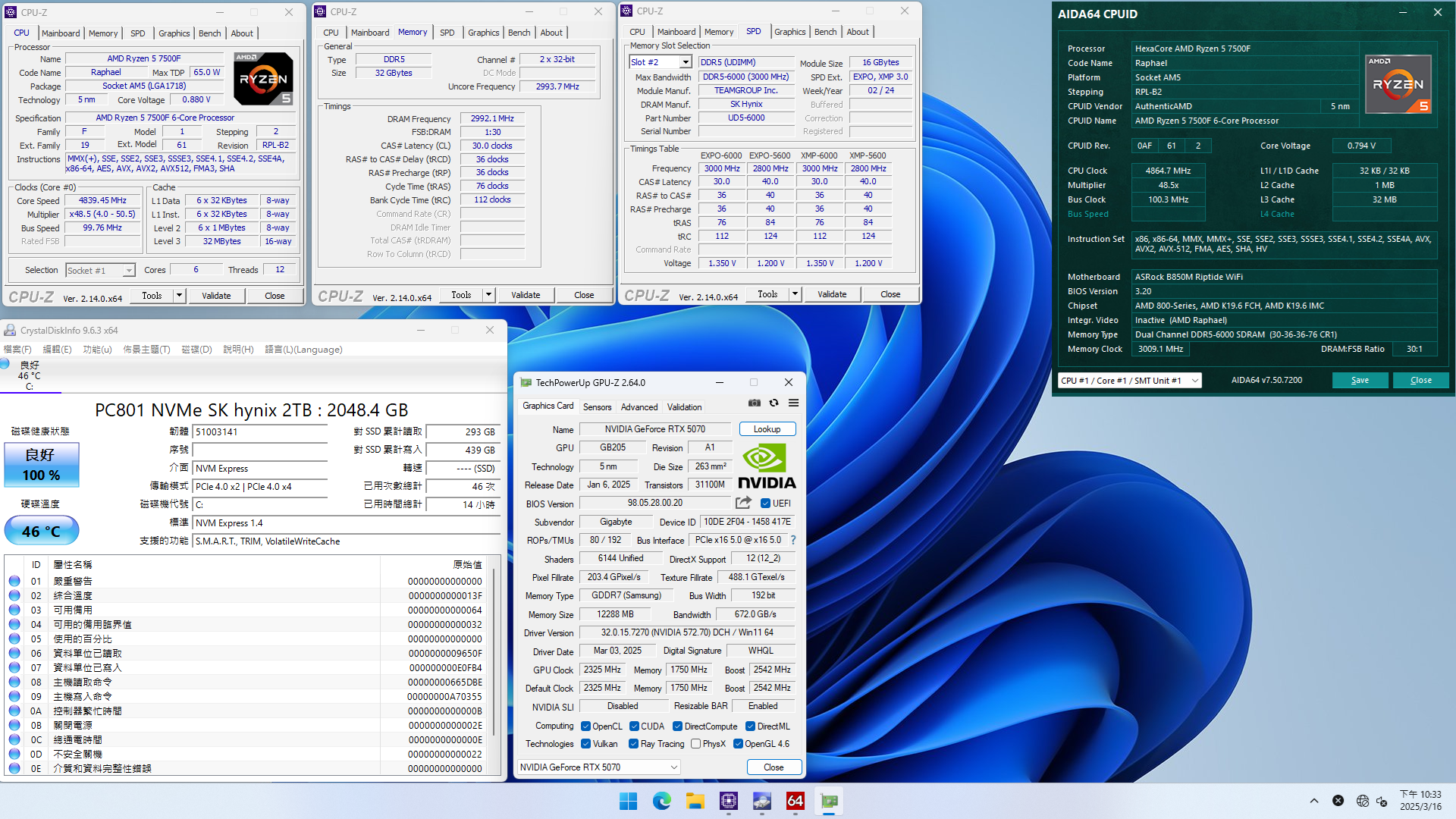

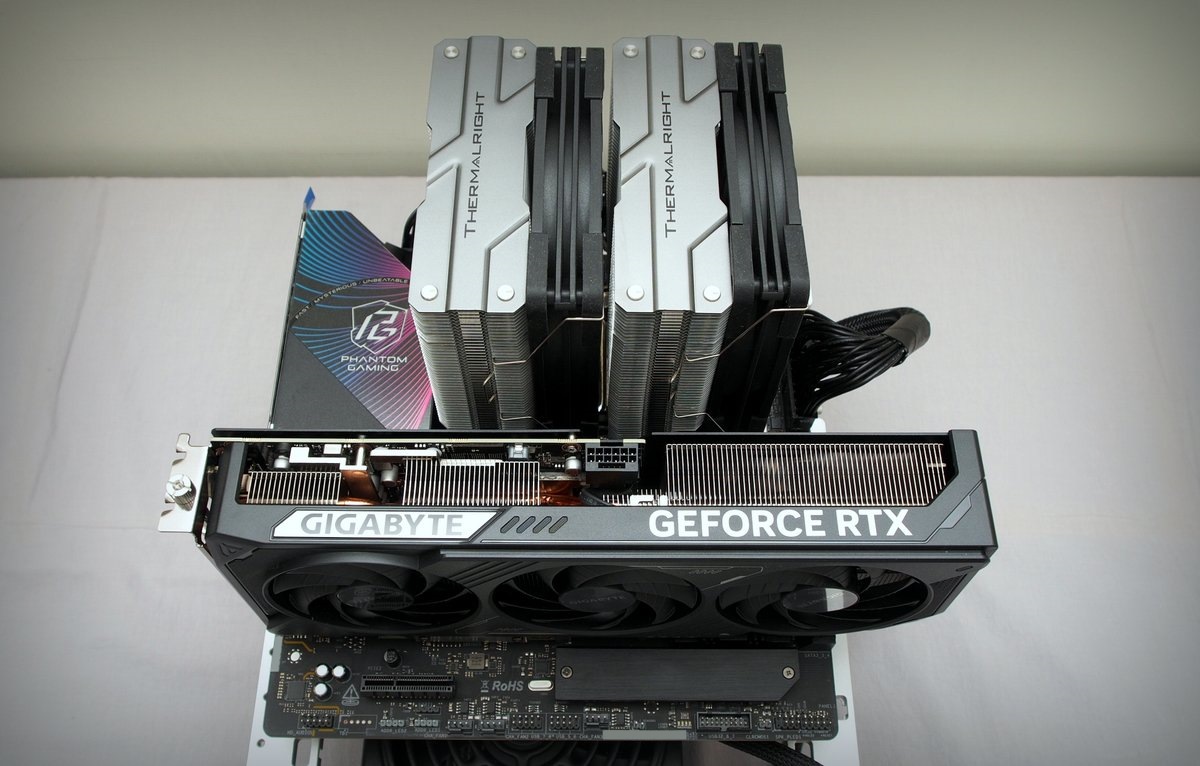

測試平台:
CPU:AMD Ryzen 5 7500F
MB:ASRock B850M Riptide WiFi
RAM:TEAM T-Force Vulcan Eco DDR5-6000 16G x 2
VGA:Gigabyte GeForce RTX 5070 WindForce SFF OC
HDD:Hynix PC801 2T
PSU:EVGA SuperNova 850 GA
OS:Windows 11 Pro
======================================
底下跑些簡單的測試

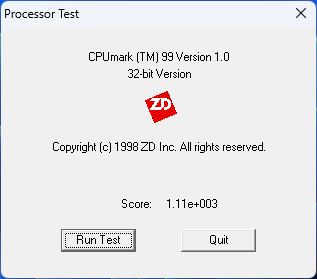

CPUmark99,總分 1110
CPU-Z 內建 Benchmark,單核 637.5 ,多核 5668.5
Super PI 1M,7.594 秒
Super PI 32M,6 分 19.812 秒

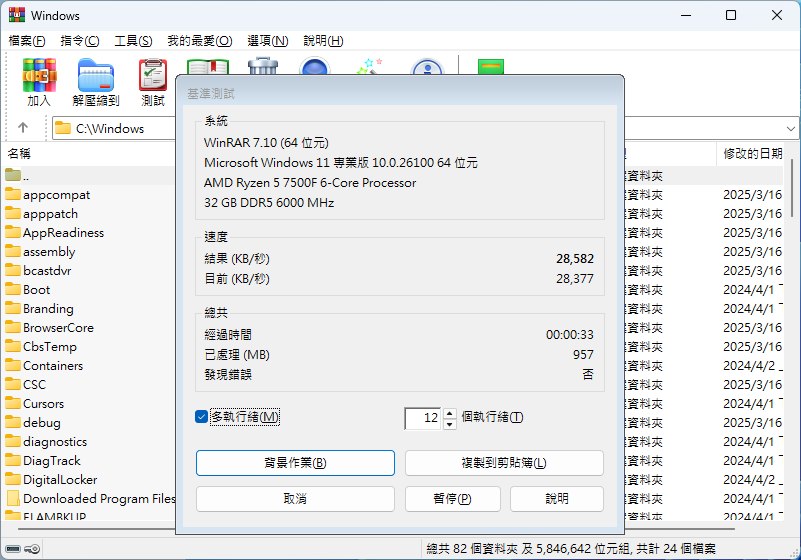

WinRAR 基準測試,28582 KB/s

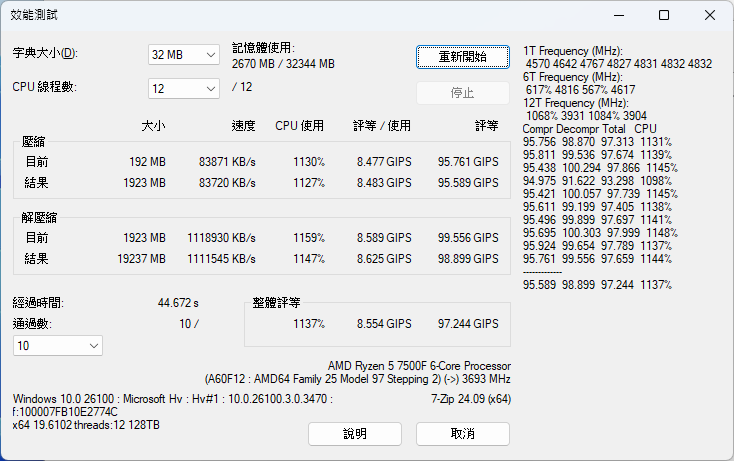

7-Zip 效能測試,壓縮 95.589 GIPS,解壓縮 98.899 GIPS,整體評等 97.244 GIPS

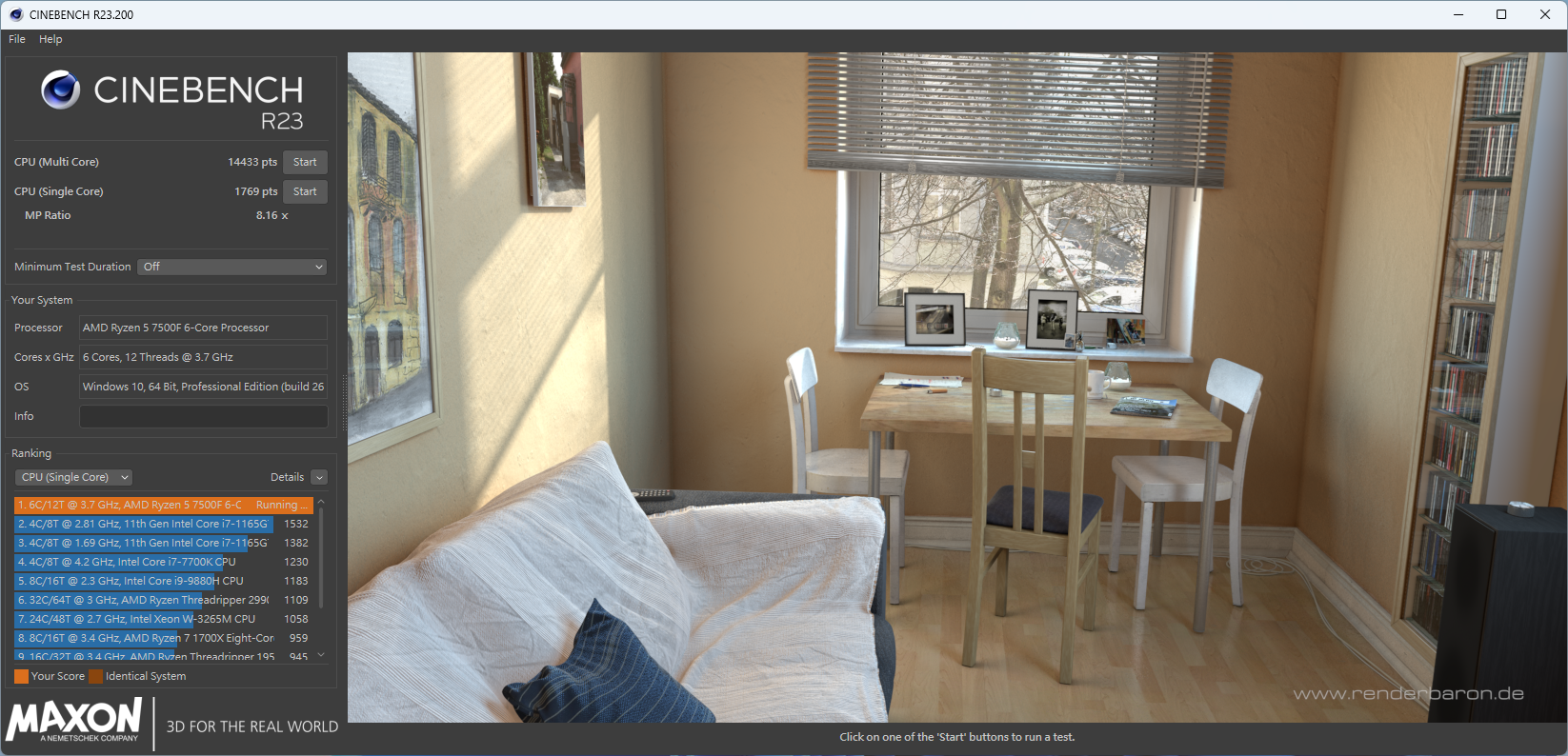

Cinebench R23,單核 1769 pts,多核 14433 pts

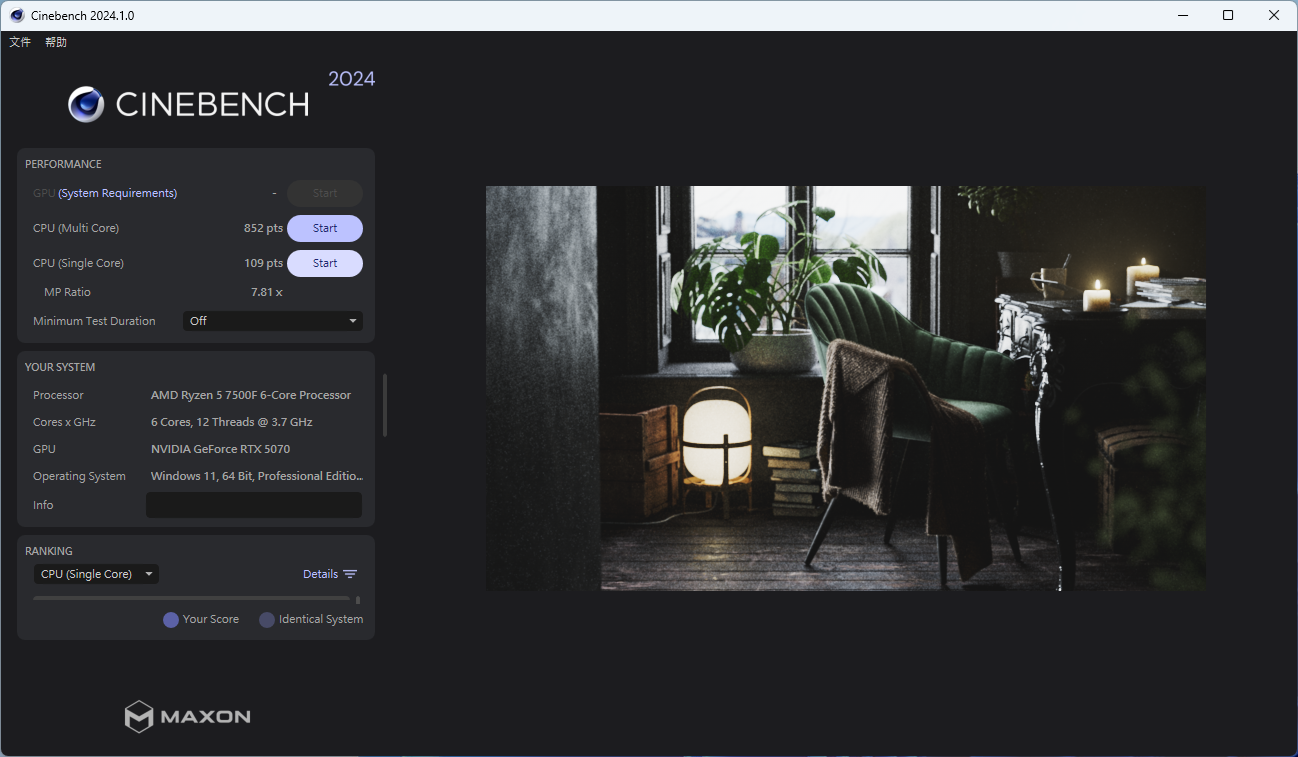

Cinebench 2024,單核 109 pts,多核 852 pts

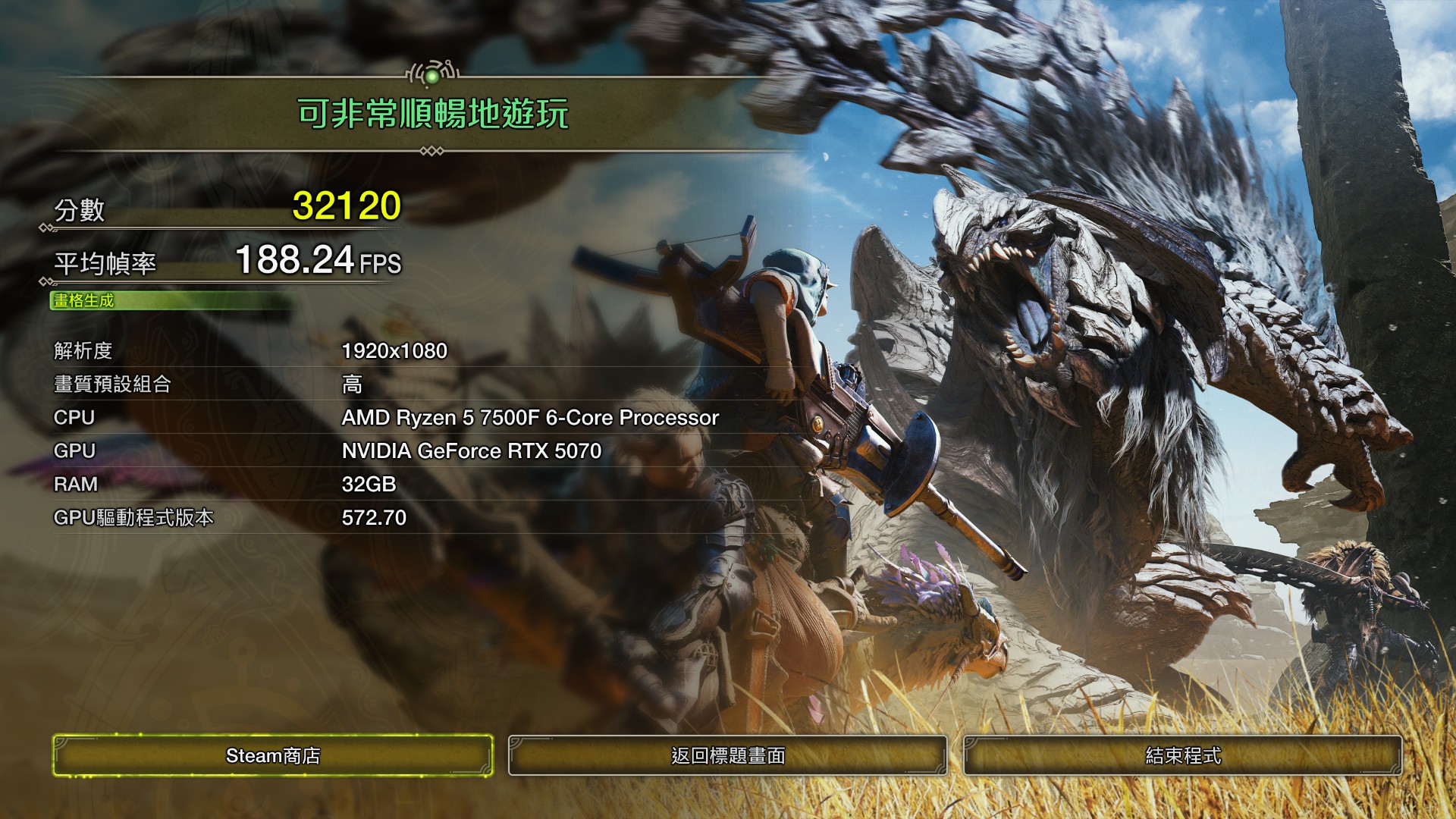

魔物獵人荒野,1080p 畫質設定高,分數 32120,平均 188.24 FPS

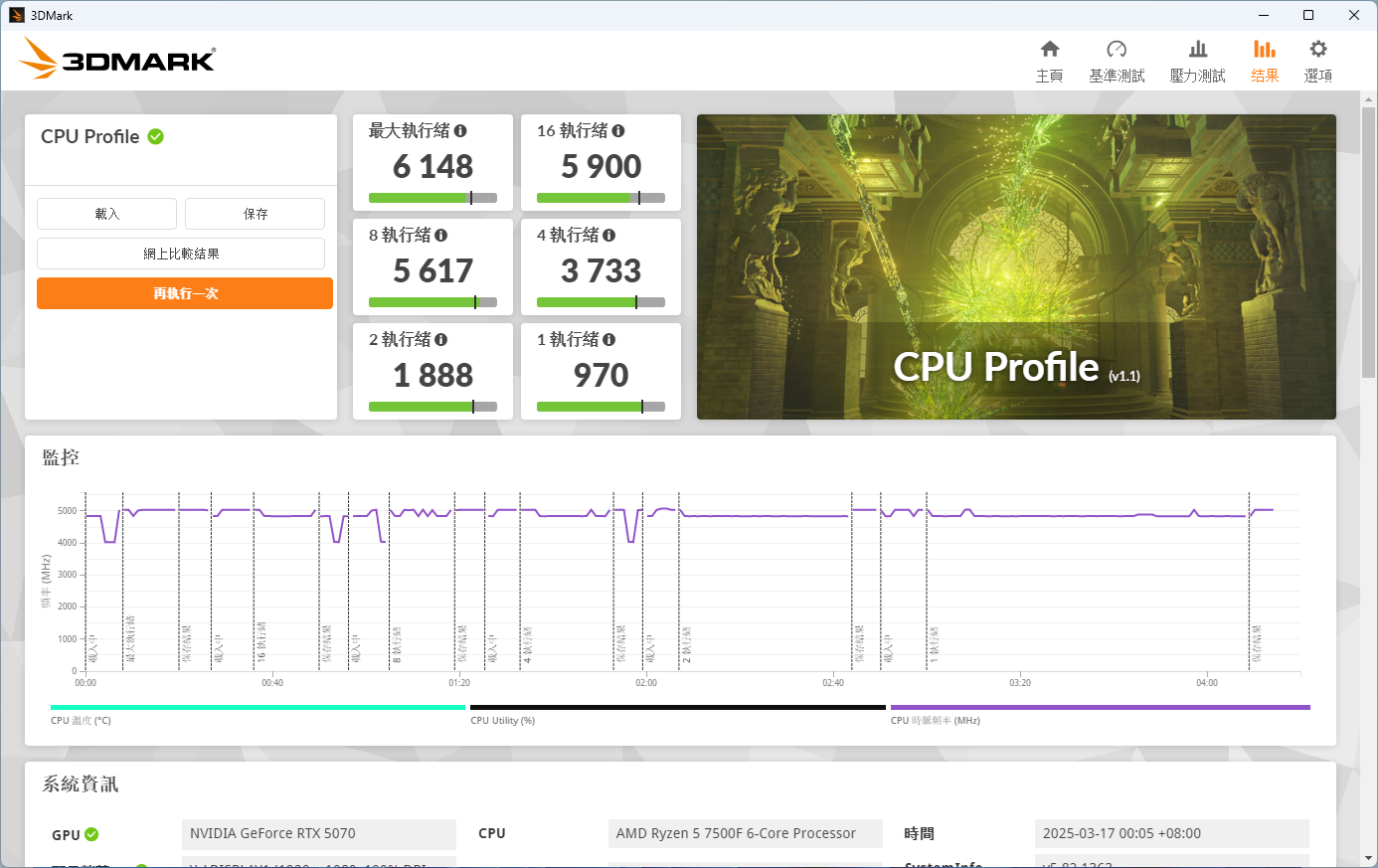

3DMark CPU Profile,單執行緒 970 ,最大執行緒 6148

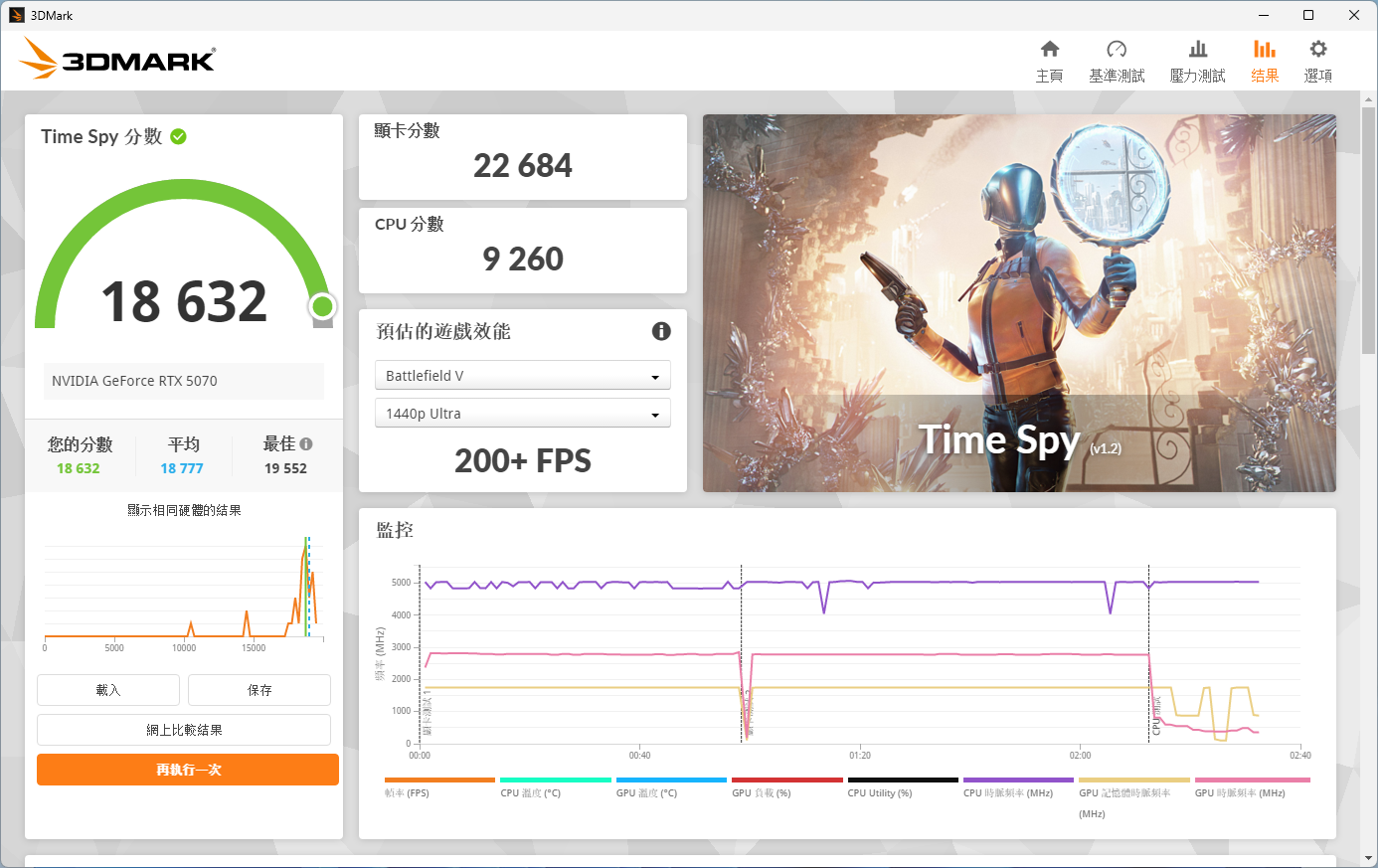

3DMark Time Spy,總分 18632,CPU 分數 9260

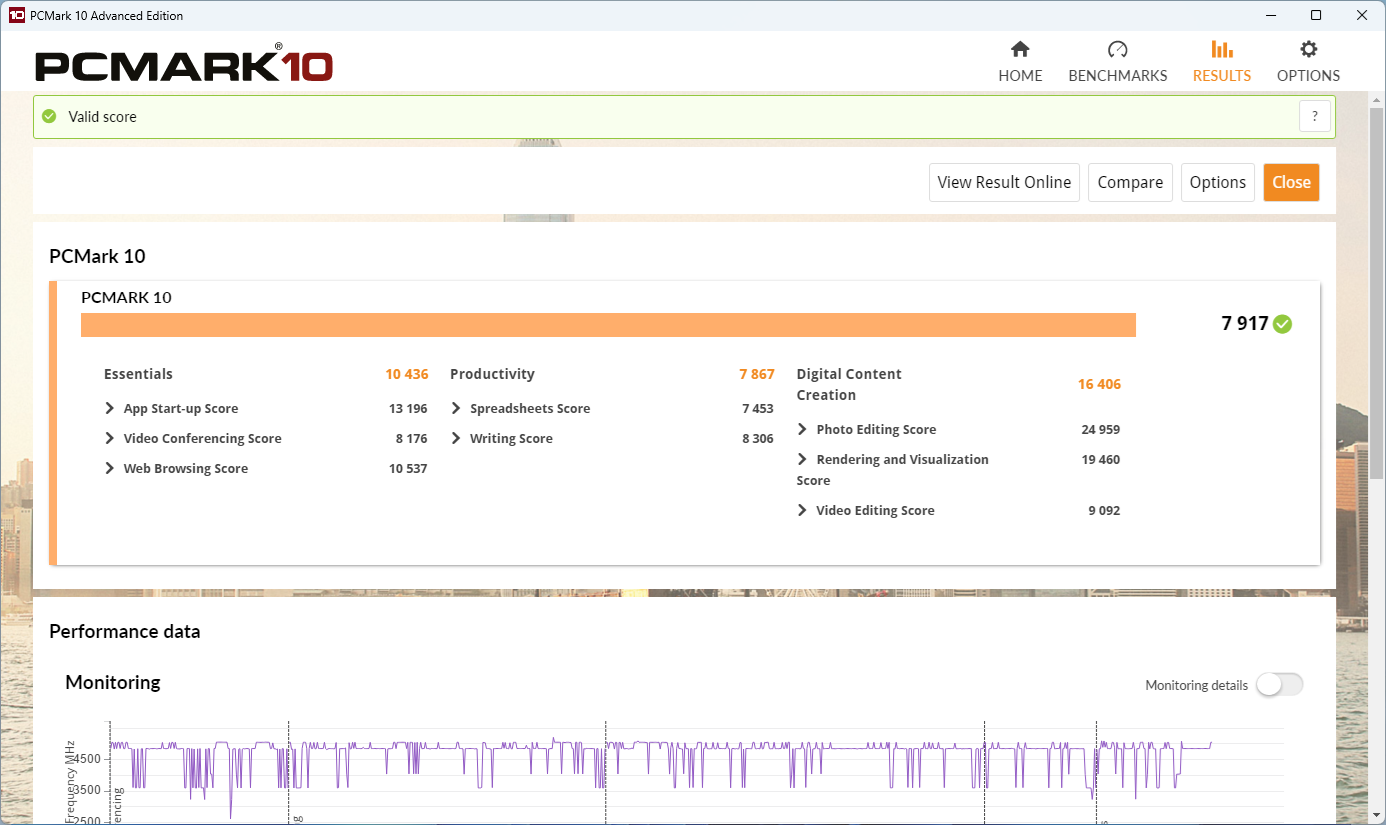

PCMark 10,總分 7917,基礎測試 10436,生產力 7867,數位內容創作 16406
B850M Riptide WiFi 這張板子的用料跟介面配置算是蠻全面的
夠強的供電設計不太需要擔心 CPU 搭配,3 組 M.2 在大多數情況下也比較夠用
如果硬要挑毛病的話,大概就是 M.2 散熱片沒給滿以及 Intel 版本有快拆但 AMD 反而沒有
最早其實是打著搭 X3D 的算盤收來放,不過後來忙別的事情沒時間處理間接閃過
新 BIOS 出來有解決再來試試
